Затвори дискові поворотні серії 900 фланцеві DN50-DN1200

Главная Затвори дискові поворотні серії 900 фланцеві DN50-DN1200

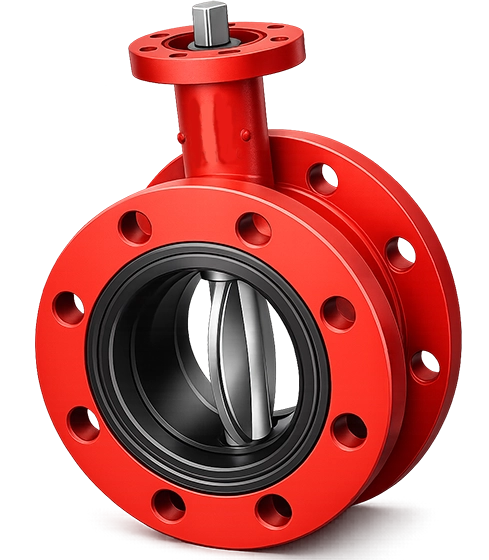

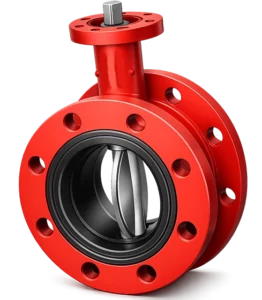

Затвори дискові поворотні фланцеві серії 900F DN50-DN1200

Затвори дискові фланцеві серії 900F з вулканізованою манжетою забезпечують максимальну герметичність, довговічність і роботу без обслуговування.

Технічні характеристики

Номінальний діаметр
DN50–DN1200
Приєднання по фланцях
PN10 / PN16
Робоча температура
від -10°C до +90°C з ущільненням NBR та від -20°C до +130°C з ущільеннм EPDM ;
Робочий тиск
6 / 10 / 16 бар
Клас герметичності
A
Тип ущільнень
NBR, EPDM
Матеріал корпусу
Ковкий чавун 0.7040 (GGG40) з епоксидним покриттям (cтандарт) Вуглецева сталь 1.0446 (A216 WCB) Нержавіюча сталь 1.4408 (CF8M)
Стандари

Нормативи та стандарти

Герметичність
Двостороння, EN 12266-1, клас A; ISO 5208, клас A; API 598, табл. 5; ANSI/FCI 70-2, клас VI
Будівельна довжина
ДСТУ EN 558:2022 (клас 13 — фланцеві DN50–DN2200); API 609, табл. 2
Приєднання
ДСТУ EN 1092-1:2018; ASME B16.5
Верхній фланець
ISO 5211
Робочі стандарти
ДСТУ EN 593:2018; EN 1074-1,2; DVGW W 363-(P); DIN EN 13774
Маркування

Маркування дискових затворів ABO Valve (Серія 900F)

Серія 900F має спеціальну систему кодування, яка дозволяє точно підібрати конфігурацію затвора під конкретні технологічні завдання. Нижче наведено розшифровку артикулу продукції.

Структура коду:

9 X X F – фланцевий

1. Матеріал ущільнення (манжети)

Код Матеріал ущільнення
1NBR
2EPDM / Flucast

* Інші типи ущільнень доступні за індивідуальним запитом.

2. Матеріал диска (запірного елемента)

Код Матеріал виконання
0Латунь 2.0402
1Бронза алюмінієва 2.0975 (C95800)
2Нержавіюча сталь 1.4308 (CF8)
3Високоміцний чавун 0.7040 (GGG40) *
4Нержавіюча сталь 1.4408 (CF8M) *

* За запитом диск може бути покритий захисним складом (Rilsan/Halar) або виконане полірування для нержавіючої сталі.

3. Тип приєднання (корпусу)

F
FLANGE

Корпус фланцевий

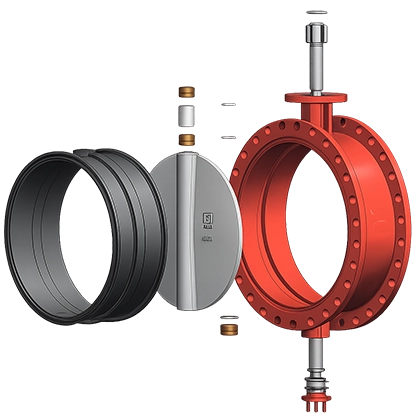

Конструкція

Матеріали та виконання дискових затворів серії 900

Корпус (1)

Доступні матеріали
Високоміцний чавун 0.7040 (GGG40) з епоксидним покриттям
Вуглецева сталь 1.0446 (A216 WCB)
Нержавіюча сталь 1.4408 (CF8M)
Низькотемпературна сталь 1.1156 (LCC)

Диск (2)

0
Латунь 2.0402 (UNS C38000)
1
Алюмінієва бронза 2.0975 (C95800)
2
Нержавіюча сталь 1.4308 (CF8)
3
Високоміцний чавун GGG40 з епоксидним покриттям
4
Нержавіюча сталь 1.4408 (CF8M)

Манжета (3)

Температурні виконання
1 NBR (−10°C…+90°C)
2 EPDM / Flucast (−20°C…+130°C)
інший матеріал – згідно з запитом

Інші елементи

Вал (4) / цапфа (5)
Нержавіюча сталь 1.4021 (AISI 420)
Втулка (6)
Бронза
Опорна вставка (7)
Нержавіюча сталь 1.4301 (AISI 304)
Фіксувальне кільце (8)
Нержавіюча сталь 1.4401 (A316)
Заглушка (9)
Чавун 0.7040 (GGG40)
Шайба (10,11)
Нержавіюча сталь 1.4301 (AISI 304)
Опора (12)
NBR, EPDM (в залежності від манжети)
O-кільце валу (13, 14, 15)
Нержавіюча сталь 1.4301 (AISI 304)
Шайба (16)
Нержавіюча сталь A4
Болт (17)
Нержавіюча сталь A4
Гвинт (18)
Нержавіюча сталь A4
Прижини (19)
Нержавіюча сталь A4
Примітка:
Матеріали деталей можуть змінюватися залежно від діаметра, виконання та умов експлуатації дискового затвора.
Керування затворами
Пневмопривід серії 95

I am raw html block.
Click edit button to change this html

   Крутні моменти (Nm) без коефіціенту запасу
DN 50 65 80 100 125 150 200 250 300 350 400 450
P max 10 bar 17 25 38 56 90 124 233 392 560 736 1011 1355
P max 16 bar 17 25 38 56 90 124 233 392 560 988 1479 1887
DN 500 600 700 750 800 900 1000 1100 1200 1400 1500 1600
P max 10 bar 1807 2825 4410 5080 5812 7092 10584 12172 16935 22000 30750 35090
P max 16 bar 2444 4054 6204 - 8782 12142 16122 - 26984 34500 43050 49900

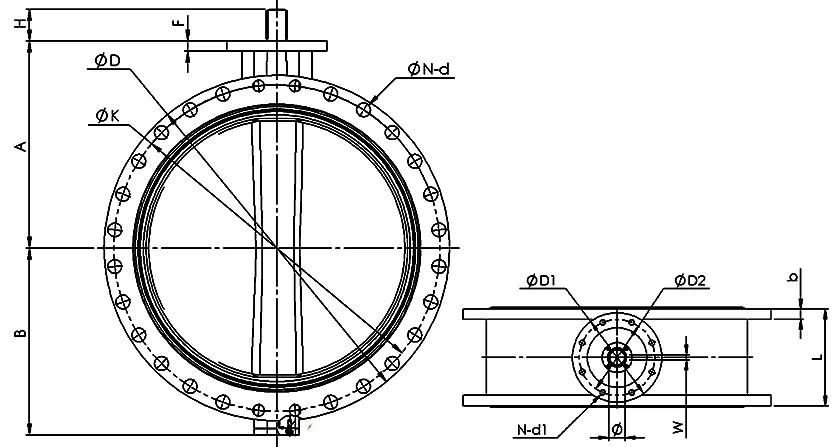

Розміри
DN 50 65 80 100 125 150 200 250 300 350 400
A 120 130 145 155 170 190 205 235 280 310 340
B 80 89 95 114 125 139 170 198 223 254 306
H 25 25 25 25 25 25 25 30 30 36 36
D 165 135 200 220 250 285 340 395 445 505 580
K 125 145 160 180 210 240 295 350 400 460 525
N-d 4-19 4-19 8-19 8-19 8-19 8-23 8-23 12-23 12-23 16-23 16-31
Do 52,6 64,3 78,8 104 123,3 155,7 202,4 250,4 301,5 333,3 389,6
d 89 106 120 144 170 197 252 305 350 415 460
L 108 112 114 127 140 140 152 165 178 190 216
C 111 115 117 130 143 143 155 168 182 194 221
b 19 19 19 19 19 19 20 22 24,5 24,5 28
f 3 3 3 3 3 3 3 3 3 4 4
D1 65 65 65 90 90 90 125 125 125 150 175
D2 50 50 50 70 70 70 102 102 102 125 140
N-d1 4-7 4-7 4-7 4-10 4-10 4-10 4-12 4-12 4-12 4-14 4-18
F 13 13 13 13 13 13 15 15 20 20 22
⌀ 12,6 12,6 12,6 15,77 18,92 18,92 22,1 28,45 31,6 31,6 37,95
W 14 14 14 14 17 17 17 22 22 27 27
DN 450 500 600 700 800 900 1000 1200
A 375 430 500 560 620 685 735 917
B 345 378 440 510 560 638 705 815
H 80 80 80 95 95 130 130 150
D 615 670 780 895 1015 1115 1230 1455
K 565 620 725 840 950 1050 1160 1380
N-d 20-28 20-28 20-31 24-31 24-34 28-34 28-37 32-41
Do 440,5 491,6 592,5 695 794,7 864,7 965 1160,6
d 510 560 660 770 871 972 1080 1270
L 222 229 267 292 318 330 410 470
C 227 234 272 299 325 337 417 478
b 25,5 26,5 30 32,5 35 37,5 40 45
f 4 4 5 5 5 5 5 5
D1 175 175 210 300 300 300 300 350
D2 140 140 165 254 254 254 254 298
N-d1 4-18 4-18 4-22 8-18 8-18 8-18 8-18 8-22
F 22 22 22 30 30 34 34 34
⌀ 38 42 50 55 55 75 85 105
W 10 12 14 16 16 20 22 28
