поворотний пневмопривід abo valve для керування заслінками батерфляй

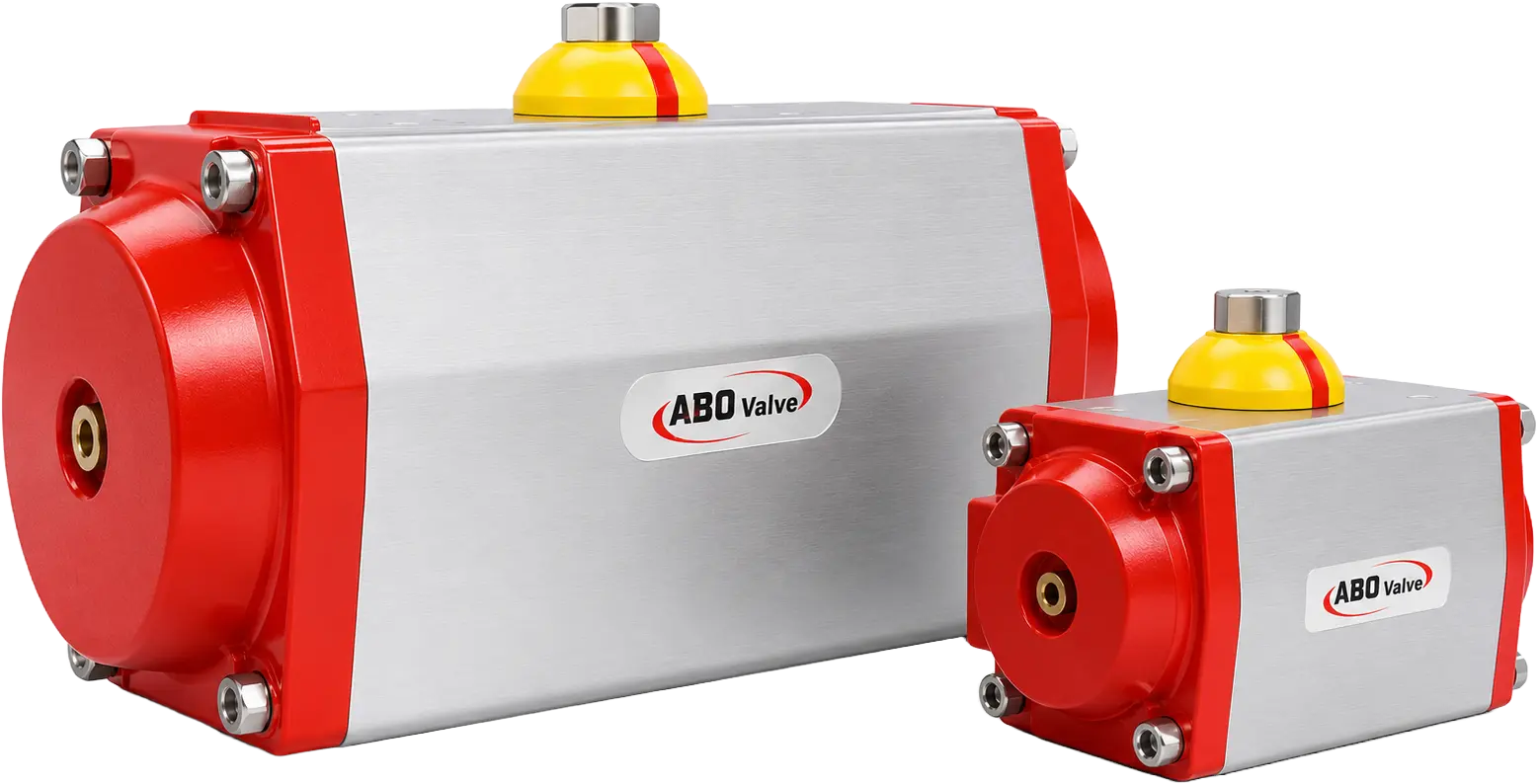

Пневмоприводи ABO Valve

Заслінки ABO можуть оснащуватися пневматичними приводами односторонньої (Single Acting) або двосторонньої дії (Double Acting). Завдяки широкому вибору приводів забезпечується ефективне керування трубопровідною арматурою відповідно до вимог технологічного процесу.

Технічні характеристики

Конструктивне виконання
односторонньої або двосторонньої дії.
Живленнях
очищене стиснене повітря (ISO 8573-1:2010)
Робоча температура
стандарт: -50 .. + 70°C (NBR O-ring, Delrin guide) опціонально 1: -15 .. + 160°C (Viton O-ring, IXEF quide) опціонально 2:- 60 .. + 200°C (Silicone O-ring, PTFE quide)
Керуючий тиск
2 / 10 bar
Діапазон крутних моментів
2,4 – 15300 Nm-
Cтандарти приєднання
VDI/VDE 3845, NAMUR
Приєднання до арматури
ISO 5211
Кут повороту
90° (стандарт) 120°/ 180°/ 240° (опціонально)
Матеріал корпусу
анодований алюмінієвий сплав ASTM 6063 (стандарт), нержавіюча сталь AISI 316 або епоксидне покриття (опціонально)
Двосторонньої дії

Технічні характеристики пневмоприводів (Крутний момент)

Size Pneumatic torque (Nm) Model Time of cycle (sec)
2 bar 2,5 bar 3 bar 3,5 bar 4 bar 4,5 bar 5 bar 5,6 bar 6 bar 6,5 bar 7 bar 8 bar 9 bar
43, 44 4,75,87,08,29,410,511,713,114,015,216,418,721,0 GTK 52x90DLS 0.158
52 7,89,711,713,615,617,519,521,823,425,327,331,235,1 GTK 52x90DLS 0.158
63 11,614,517,420,323,226,129,032,534,837,740,646,452,5 GTK 63x90DLS 0.214
75 20,025,030,035,040,045,050,056,060,065,070,080,090,0 GTK 75x90DLS 0.334
83 29,036,243,550,758,065,272,581,287,094,2101,5116,0130,5 GTK 83x90DLS 0.430
92 40,050,060,070,080,090,0100,0112,0120,0130,0140,0160,0180,0 GTK 92x90DLS 0.444
110 58,072,587,0101,5116,0130,5145,0162,4174,0188,5203,0232,0261,0 GTW 110x90 0.462
118 86,0107,5129,0150,5172,0193,5215,0240,8258,0279,5301,0344,0387,0 GTW 118x90 0.600
127 116,0145,0174,0203,0232,0261,0290,0324,8348,0377,0406,0464,0522,0 GTW 127x90 0.858
143 186,0232,5279,0325,5372,0418,5465,0520,8558,0604,5651,0744,0837,0 GTW 143x90 1.580
160 230,0287,5345,0402,5460,0517,5575,5644,0690,0747,5805,0920,01035 GTW 160x90 1.620
190 400,0500,0600,0700,0800,0900,01000 112012001300140016001800 GTW 190x90 3.220
210 480,0600,0720,0840,0959,910801200 134414401560168019202160 GTW 210x90 3.330
254 920,0115013801610184020702300 257627602990322036804140 GTW 254x90 6.000
255 1166145017402030232026102900 324834803770406046405220 GTW 255x90 7.500
300, 300-F25 1600200024002800320036004000 448048005200560064007200 GTW 300x90 9.340
302, 302-F25 3060382545905355612068857650 856891809945107101224013770 GTW 302x90 10.515

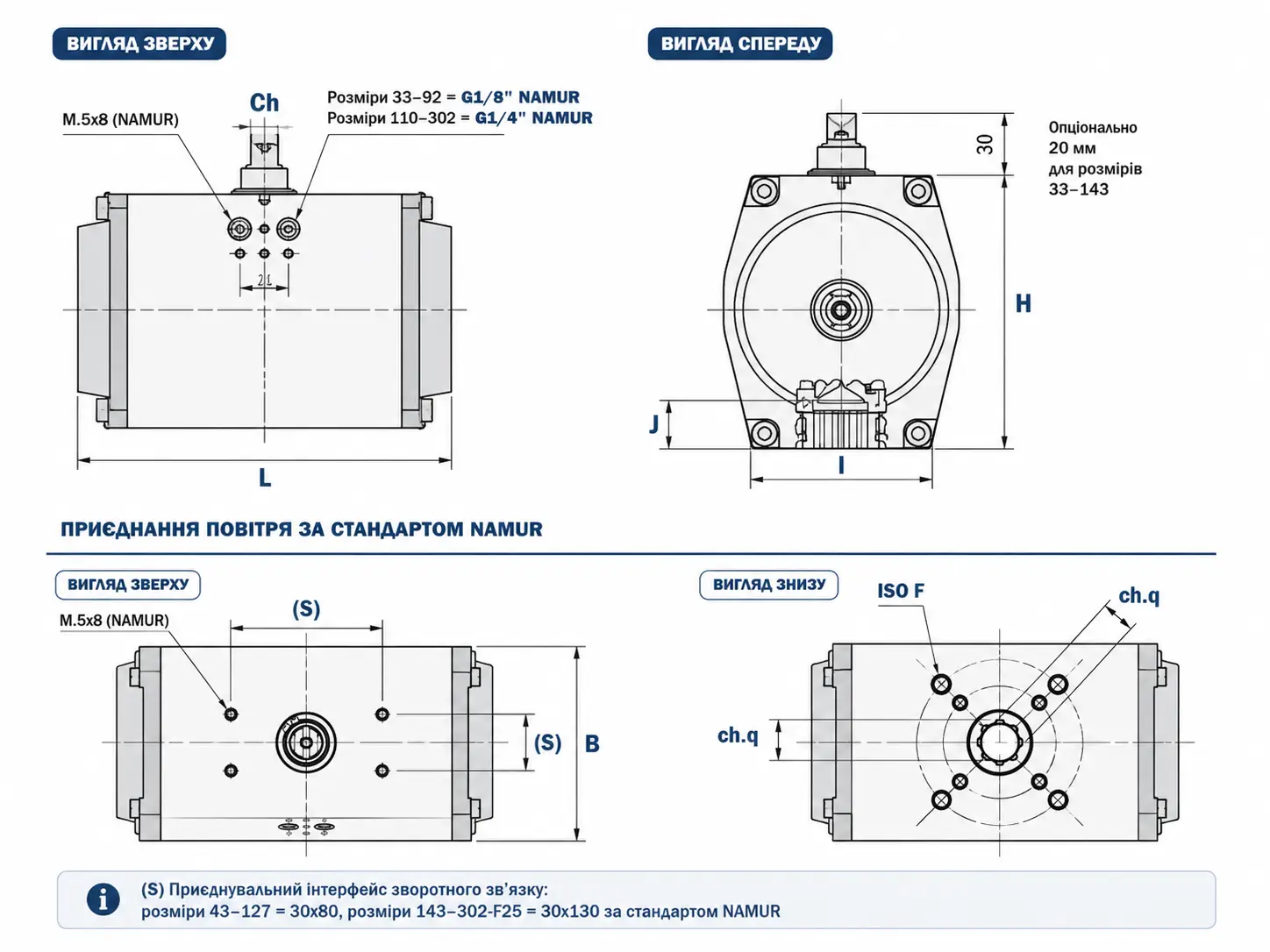

Габаритні розміри
пневмопривід пневматичний gtw

Габаритні розміри, робочий об'єм та вага пневмоприводів

Модель Розміри (мм) Робочий об'єм (дм³) Вага (кг)
L 90° L 120° L 180° H J B Ch Ch.q ISO SR 90° DA 90° DA 120° DA 180° SR 90° DA 90° DA 120° DA 180°
33 90--651361,5109/11F03 -0,15-- -0,47--
34 90--651361,5109/11F04 -0,15-- -0,47--
43 116--651361,5109/11F03/F05 0,100,18-- 0,660,60--
44 116--651361,5109/11F04 0,100,18-- 0,660,60--
52 133151195741868,51014*)F03/F05 0,130,250,280,46 1,000,901,101,30
63 1371552008820801014*)F05/F07 0,210,400,450,74 1,621,451,702,00
75 1611832371002092,51017F05/F07 0,320,600,681,12 2,452,102,462,90
83 1802052681082099,51017F05/F07 0,450,881,001,63 2,952,502,953,50
92 20923931011721110,51417F05/F07 0,621,201,352,25 4,003,404,004,60
110 22325332314025,51201422F07/F10 0,981,902,153,52 6,205,206,107,20
118 293345429140361202022F07/F10 1,402,703,055,00 8,357,108,009,70
127 301353453160361372022F07/F10 2,003,654,106,80 10,79,0010,0012,5
143 337387488198331722027F10/F12 2,504,606,129,20 15,812,414,016,0
160 379444570570391722827F10/F12 3,807,008,0013,0 20,116,418,826,0
190 422--255412242836F14 6,5012,5-- 37,828,0--
210 468544696255402243236F14 8,0015,017,021,5 39,631,837,449,2
253 524600751302502723246F16 1019,22229 56445063
254 609711911302502723246F16 14,027,031,541,0 70,655,566,579,8
255 689815-302502723246F16 17,032,038,0- 84,369,277,0-
300 689814-360503603246F16 254668- 107,192105-
300-F25 689814-392653603255F25 254668- 11499112-
302 1,176--360503603246F16 4684-- 179144--
302-F25 1,176--392653603255F25 4684-- 179154--
Односторонньої дії
Констуркція

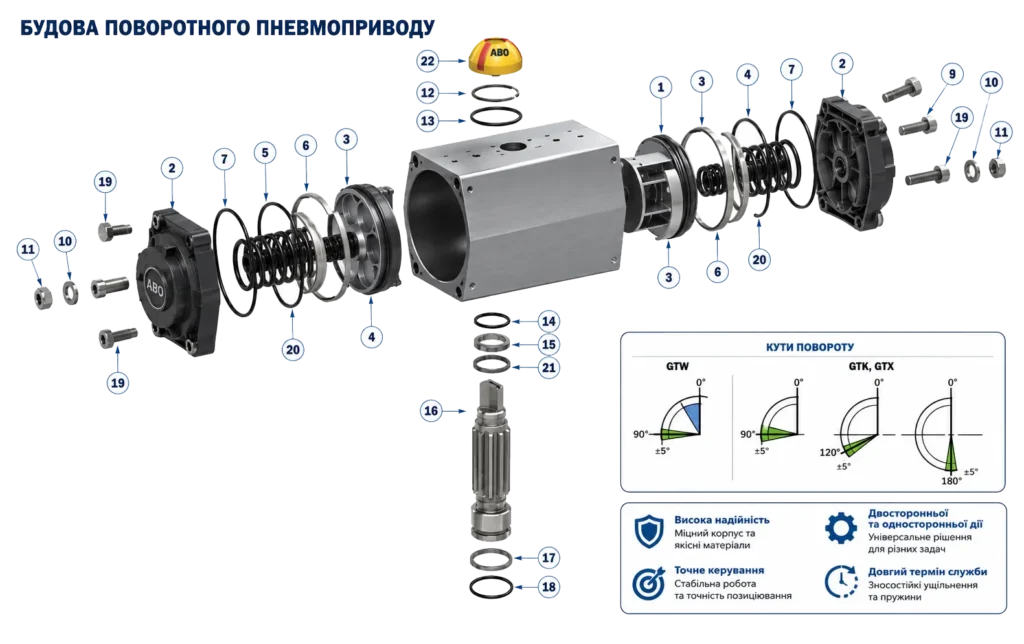

Ремкомплект до пневмоприводу abo valve
Специфікація запасних частин (Пневмоприводи ABO)
Поз. Найменування деталі Матеріал виконання Кіл-ть Ремкомплекти (Spare parts sets)
Set 1,5 Set 2 Set 3 Set 4 Set 6 Set 7 Set 8
1 Корпус привода Анодований алюміній EN AW6063 1 -------
2 Бокова кришка корпусу Литий алюміній EN AC-46100 2 11-----
3 Поршень Литий алюміній EN AC-46100 2 --1----
4 Ущільнювальне кільце поршня (O-ring) Нітрильний каучук Buna N 2 -11--2-
5 Направляюче кільце поршня Ацетальна смола (Delrin) 2 -11---2
6 Направляючий блок поршня Ацетальна смола (Delrin) 2 -71---2
7 Ущільнювальне кільце кришки (O-ring) Нітрильний каучук Buna N 2 1---12-
8 Зовнішній регулювальний гвинт упору Нержавіюча сталь AISI 304 2 ----1--
9 Ущільнення регулювального гвинта (O-ring) Нітрильний каучук Buna N 2 --1-1--
10 Шайба регулювального гвинта Нержавіюча сталь AISI 304 2 --1-1--
11 Гайка фіксації гвинта упору Нержавіюча сталь AISI 304 2 -------
12 Стопорне кільце вала (шестерні) Нержавіюча сталь UNI 7435 1 ---1---
13 Верхній опорний підшипник вала Ацетальна смола (Delrin) 1 ---1---
14 Верхнє ущільнювальне кільце вала (O-ring) Нітрильний каучук Buna N 1 ---1-1-
15 Верхній направляючий підшипник вала Ацетальна смола (Delrin) 1 ---1--1
16 Вал-шестерня (Pinion) Вуглецева сталь EN 11SMnPb3 1 ---1---
17 Нижній направляючий підшипник вала Ацетальна смола (Delrin) 1 ---1--1
18 Нижнє ущільнювальне кільце вала (O-ring) Нітрильний каучук Buna N 1 ---1-1-
19 Гвинти кріплення бічної кришки Нержавіюча сталь AISI 304 8 4------
20 Пружинний картридж (пакет пружин) Сталь (з епоксидним покриттям) 0-12 -------
21 Захисне кільце від вилітання вала Поліариламід 1 -------
22 Індикатор положення Нейлон 6 1 -------
Set 1,5 = Бічна кришка корпусу в зборі
Set 2 = Глухий поршень у повній комплектації
Set 3 = Поршень з отворами (комплект)
Set 4 = Вал-шестерня в зборі
Set 6 = Комплект зовнішніх гвинтів упору
Set 7 = Комплект ущільнень (Seal Kit)
Set 8 = Комплект направляючих (Guide Kit)
* Приводи сертифіковані відповідно до директиви 2014/34/EU (ATEX) та придатні для використання в системах безпеки SIL3 згідно з IEC 61508.
