Затвори дискові поворотні серії 600 DN32-DN150

Промислові затвори батерфляй ABO 600 — надійне ущільнення між фланцями, розбірна конструкція. Легке обслуговування та довгий ресурс.

Технічні характеристики

Номінальний діаметр

DN32–DN150

Приєднання по фланцях

PN6/ PN10 / PN16 / Class 150

Робоча температура

від −29°C до +130°C

Робочий тиск

6 / 10 / 16 бар

Клас герметичності

Тип ущільнень

NBR, EPDM, NBR Conduct

Матеріал корпусу

Сірий чавун 0.6025 (GG25), високоміцний чавун 0.7040 (GGG40)

Стандарти

Стандарти та нормативи

Герметичність

Двостороння, EN 12266-1, клас A; ISO 5208, клас A; API 598, табл. 5; ANSI/FCI 70-2, клас VI

Будівельна довжина

ДСТУ EN 558:2022

Приєднання

ДСТУ EN 1092-1:2018; ASME B16.5

Верхній фланець

ISO 5211

Робочі стандарти

ДСТУ EN 593:2018; EN 1074-1,2; DVGW W 363-(P); DIN EN 13774

Маркування

Маркування дискових затворів ABO Valve (Серія 600)

Затвори Серії 600 мають спеціальну систему кодування, яка дозволяє точно підібрати конфігурацію затвора під конкретні технологічні завдання. Нижче наведено розшифровку артикулу продукції.

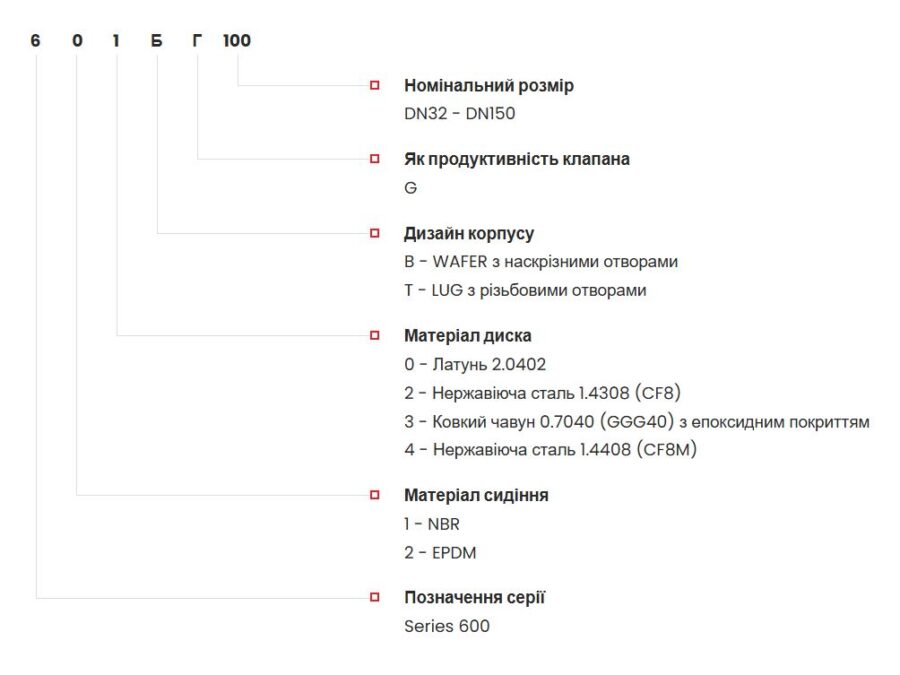

Структура коду:

6 0 1 B / T

1. Матеріал сидіння (манжети)

Код	Матеріал сидіння
1	NBR
2	EPDM

2. Матеріал диска (запірного елемента)

Код	Матеріал виконання
0	Латунь 2.0402
2	Нержавіюча сталь 1.4308 (CF8)
3	Ковкий чавун 0.7040 (GGG40) з епоксидним покриттям
4	Нержавіюча сталь 1.4408 (CF8M)

3. Дизайн корпусу

WAFER

Міжфланцевий корпус з наскрізними отворами.

LUG

Корпус з різьбовими отворами (вушками).

Конструкція

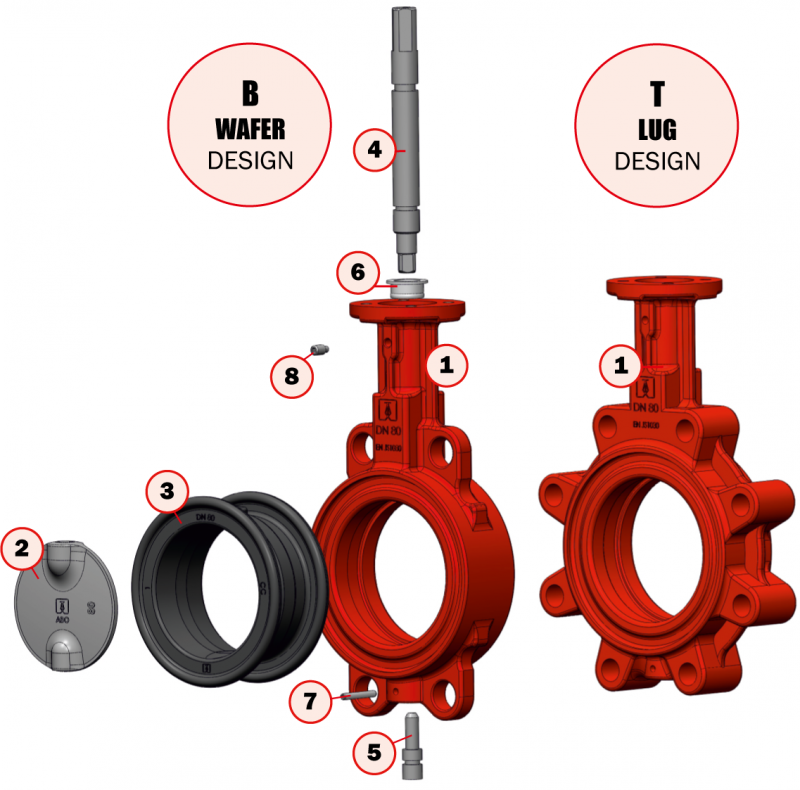

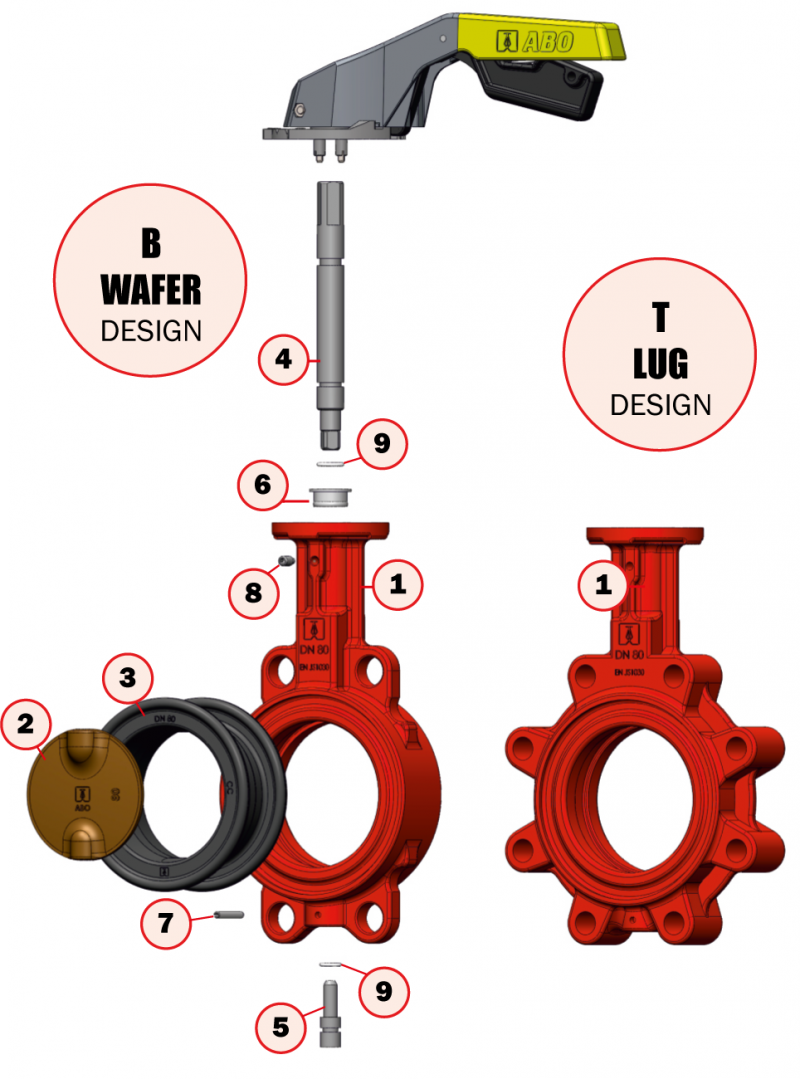

Матеріали та виконання дискових затворів ABO Valve (Серія 600)

Нижче наведено детальний перелік матеріалів основних вузлів та деталей поворотних затворів серії 600 для вибору оптимального виконання під робоче середовище.

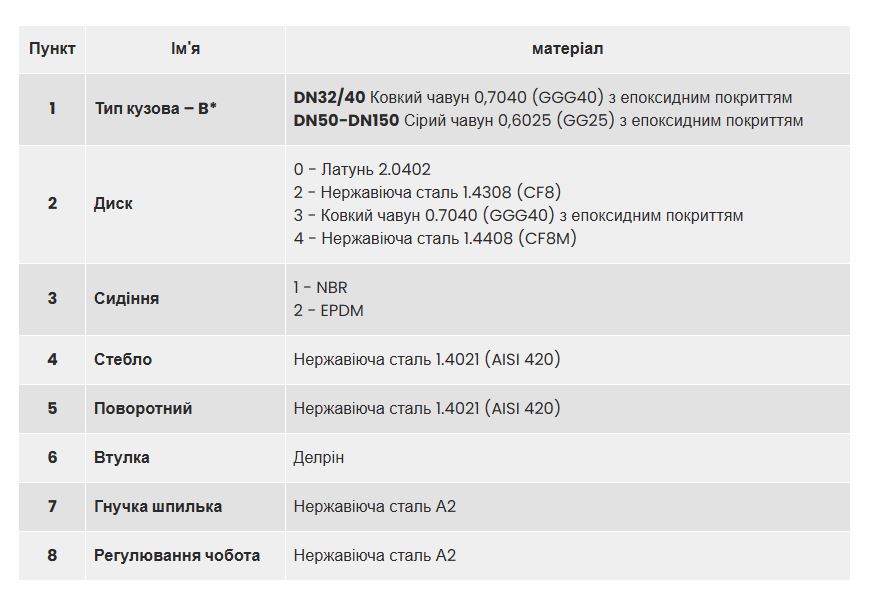

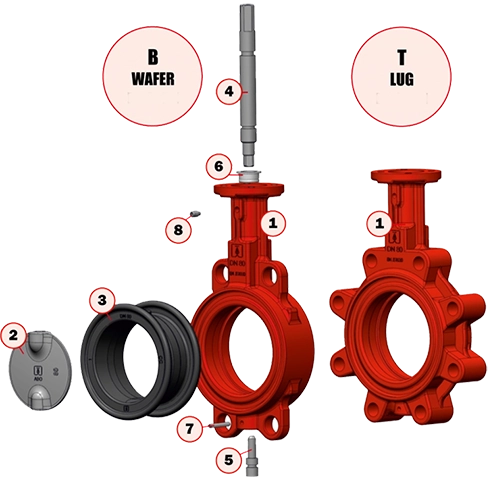

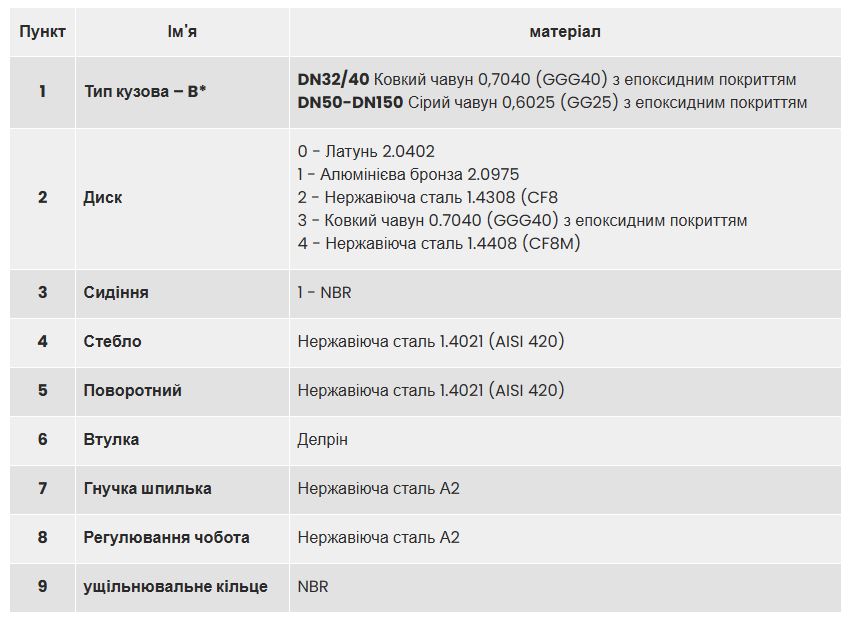

№	Деталь	Матеріал виконання
1	Корпус	DN 32: Сірий чавун 0.6025 (GG25) DN 50–DN 150: Високоміцний чавун 0.7040 (GGG40)
2	Диск	0 — Латунь 2.0402 (UNS C38000) 1 — Алюмінієва бронза 2.0975 (C95800) 2 — Нержавіюча сталь 1.4308 (CF8) 3 — Високоміцний чавун 0.7040 (GGG40) з епоксидним покриттям 4 — Нержавіюча сталь 1.4408 (CF8M)
3	Манжета (сидіння)	1 — NBR (від -10°C до +90°C) 2 — EPDM (від -20°C до +130°C)
4	Вал	Нержавіюча сталь 1.4021 (AISI 420)
5	Цапфа	Нержавіюча сталь 1.4021 (AISI 420)
6	Втулка	Delrin
7	Фіксатор цапфи	Нержавіюча сталь A2
8	Фіксатор валу	Нержавіюча сталь A2
9	Прокладка	Klingersil C-4400

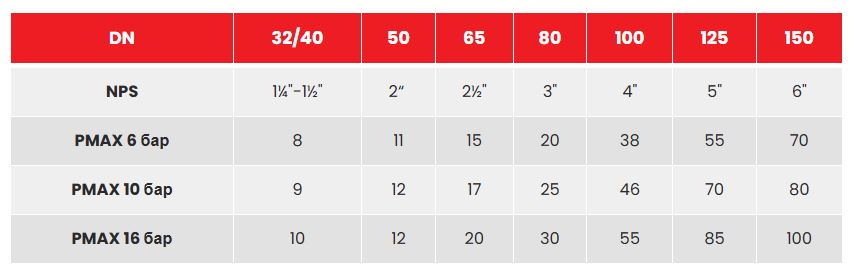

Керування затворами

Варіанти керування затворами

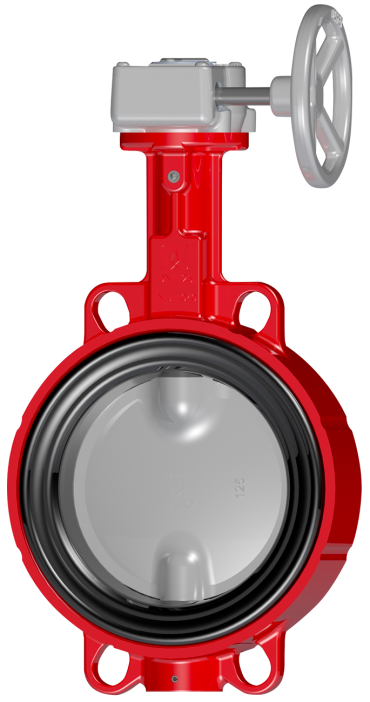

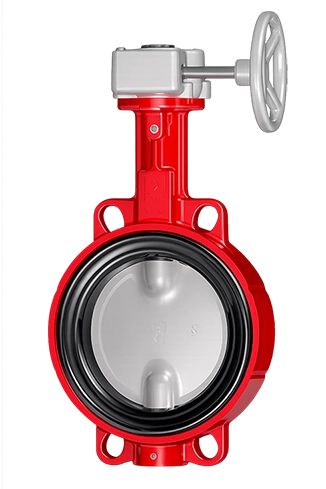

Завдяки універсальному ISO-фланцю міжфланцеві затвори батерфляй серії 600 можуть комплектуватися різними типами приводів та органів керування залежно від умов експлуатації.

Ручне керування

Алюмінієва 6-позиційна рукоятка або ручний черв'ячний редуктор з маховиком.

Пневматичний привід

Для автоматизації процесів та швидкого керування трубопровідною арматурою.

Електричний привід

Для дистанційного керування та інтеграції в автоматизовані системи.

Перевага:
Універсальна ISO-платформа дозволяє швидко адаптувати затвор під вимоги системи без зміни конструкції обладнання.

Розміри

Габаритні та монтажні розміри затворів ABO Valve (Серія 600)

Нижче наведено основні технічні, габаритні та приєднувальні розміри (мм), вагу (кг) і типи фланців за ISO 5211 для поворотних затворів серії 600 (DN 32–150).

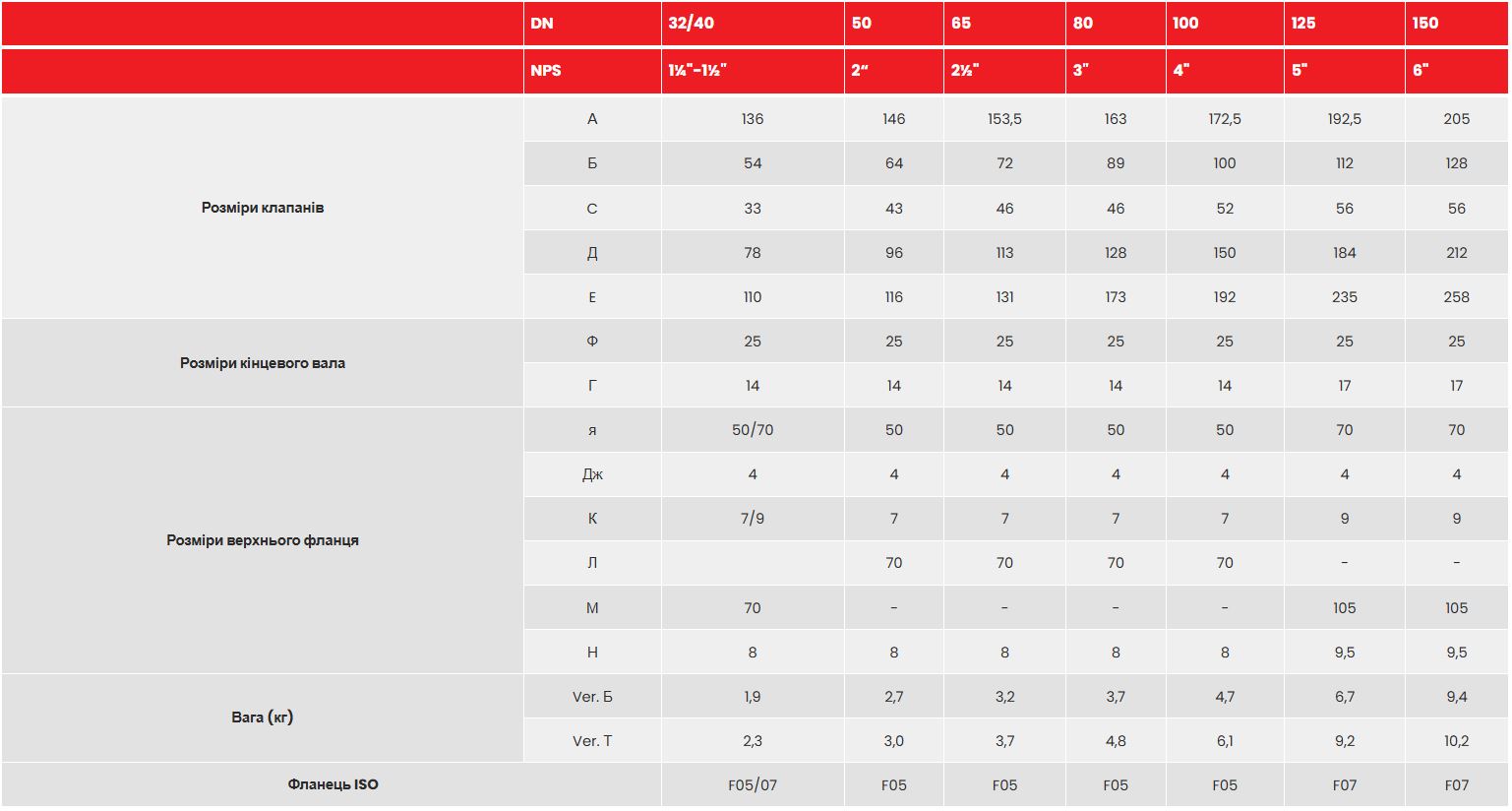

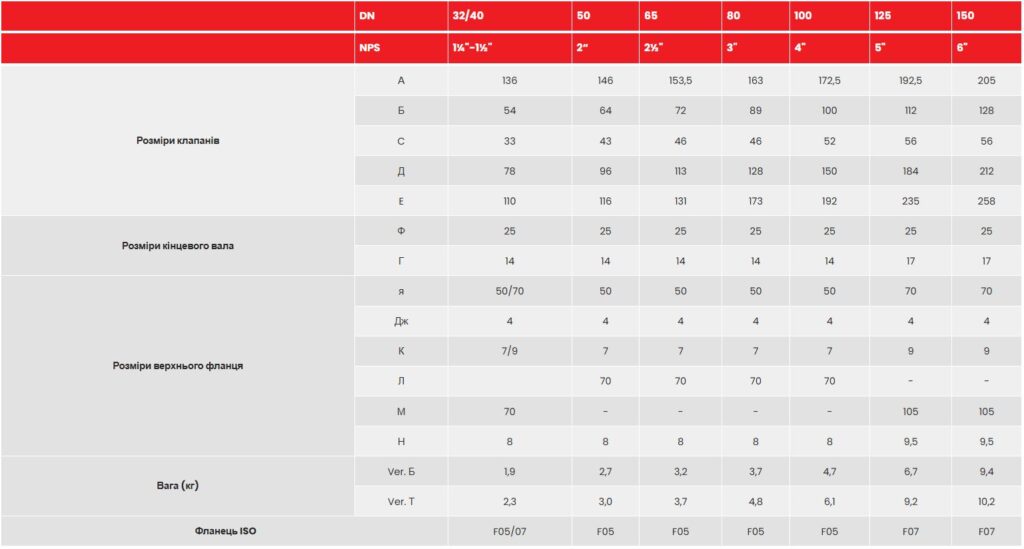

DN		32/40	50	65	80	100	125	150
Габаритні розміри (мм)	A	136	146	153,5	163	172,5	192,5	205
	B	54	64	72	89	100	112	128
	C	33	43	46		52	56
	D	78	96	113	128	150	184	212
	E	110	116	131	173	192	235	258
Stem end (Кінчик вала)	F	25
Stem end (Кінчик вала)	G	14
ISO Top flange (Верхній фланець)	I	50/70		50			70
	J	4
	K	7/9		7			9
Flange dimensions (Розміри фланця)	L	-		70			-
	M	70		-			105
	N	8					9,5
Weight (Kg) Маса	Ver. B	1,9	2,7	3,2	3,7	4,7	6,7	9,4
Weight (Kg) Маса	Ver. T	2,3	3,0	3,7	4,8	6,1	9,2	10,2
ISO flange		F05/F07		F05			F07
