Затвори дискові поворотні серії 900 DN32-DN600
Завдяки простій конструкції, невеликим габаритами, малій вазі, можливості виконувати функціїяк запірної та регулюючої арматури, поворотні клапани знайшли широке застосування у багатьох галузях. Можливість підібрати ущільнення та запірний елементи під будь-які середовища роблять цю арматуру універсальною. Затвори дискові поворотні серії ABO 900 з резиновим ущільненням мають розбірну конструкцію, що робить їх ремонтопридатними, а як наслідок – економічно ефективними у використанні.
Конструкція корпусу: B-WAFER (з наскрізними отворами)
T-LUG (з різьбовими отворами);
Робоча температура: від -40°C до +150°C (в залежності від ущільнення);
Робочий тиск: 6 бар /10 бар /16 бар;
Приєднання: PN6 /PN10/ PN16;
Робочі середовища: Питна та стічна вода, каналізація, промислова вода, рідина для опалення, пара, морська вода, хімічні речовини, газ і біогаз, нафтопродукти, вибухові речовини, спирти, кетони, сипучі матеріали, повітря, напої та продукти харчування, цукровий сік та інші.
Стандарти
Герметичність:

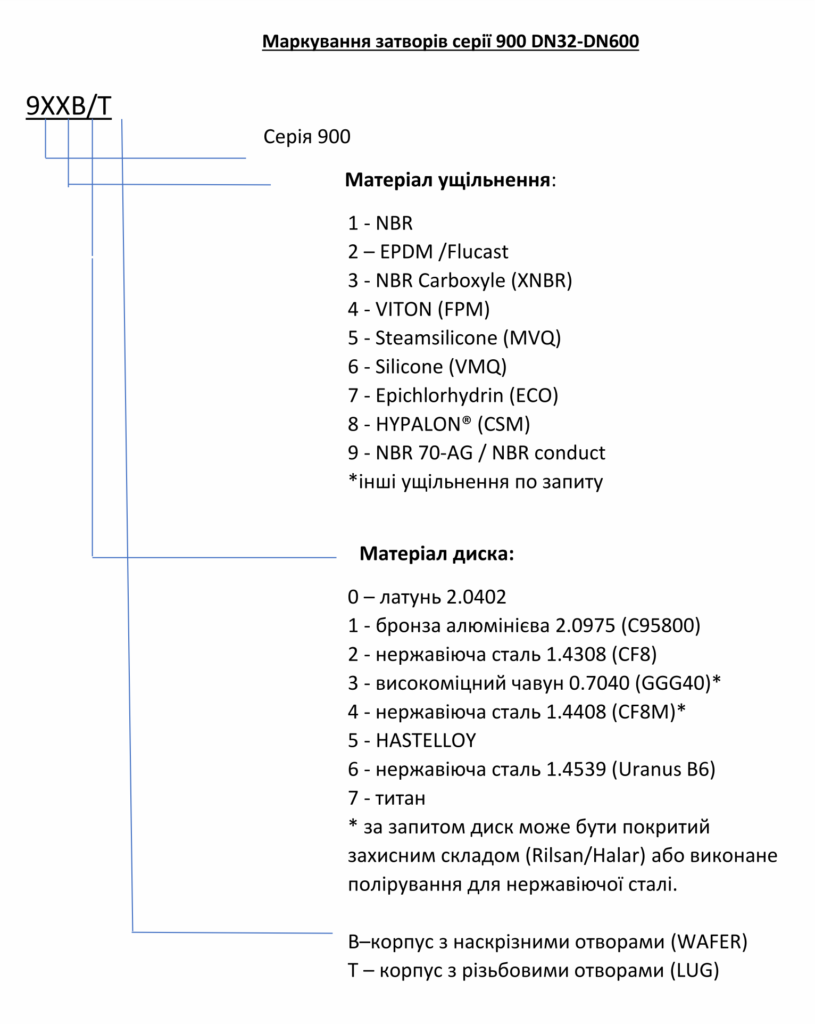

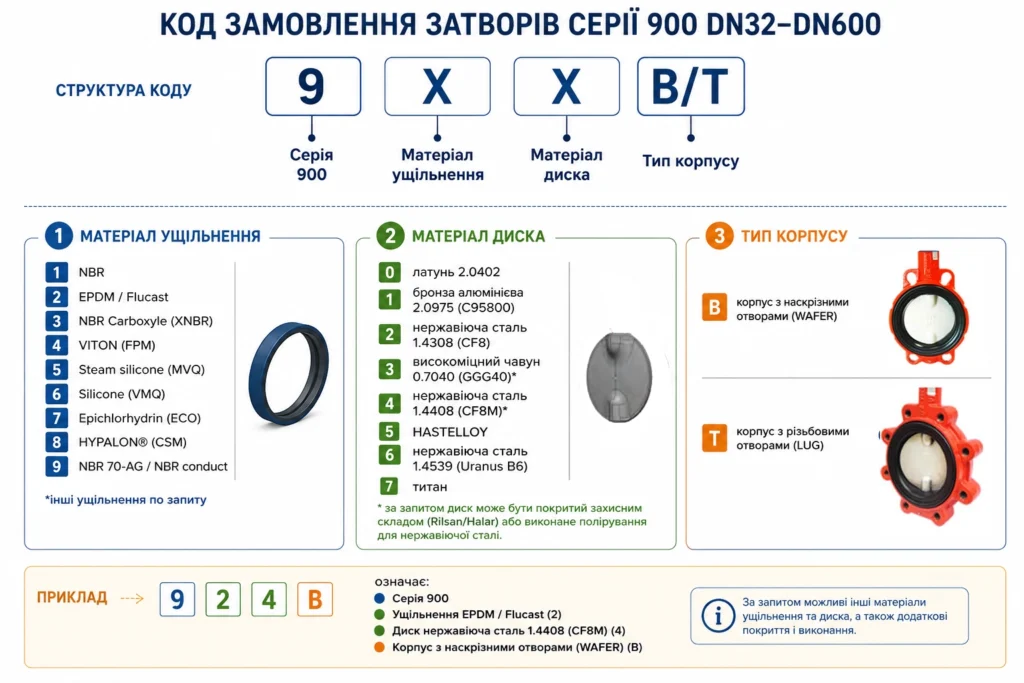

Маркування
Застосування манжет

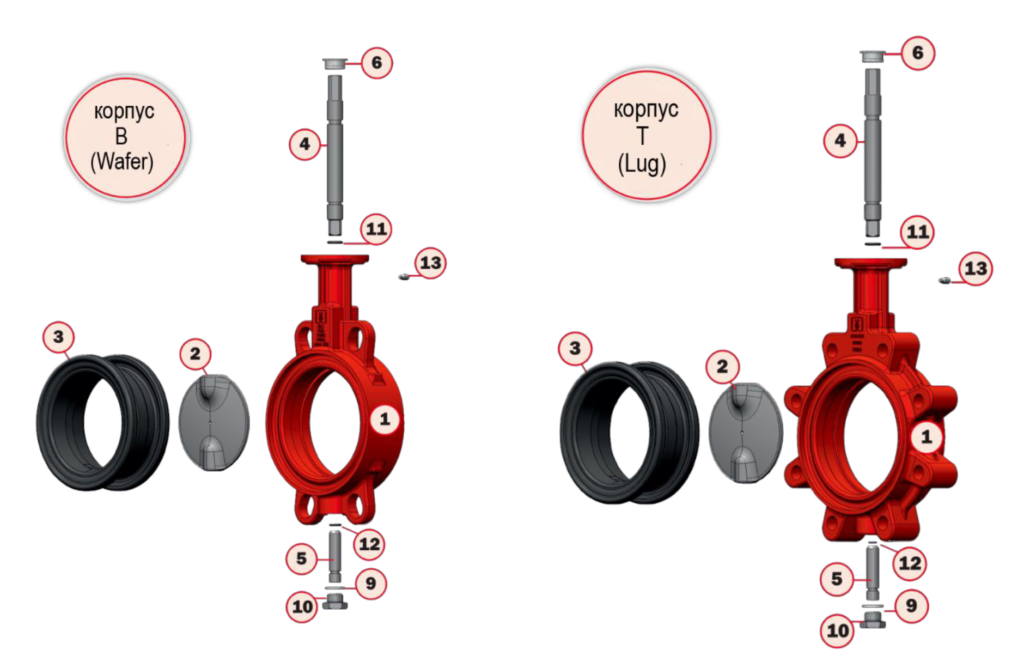

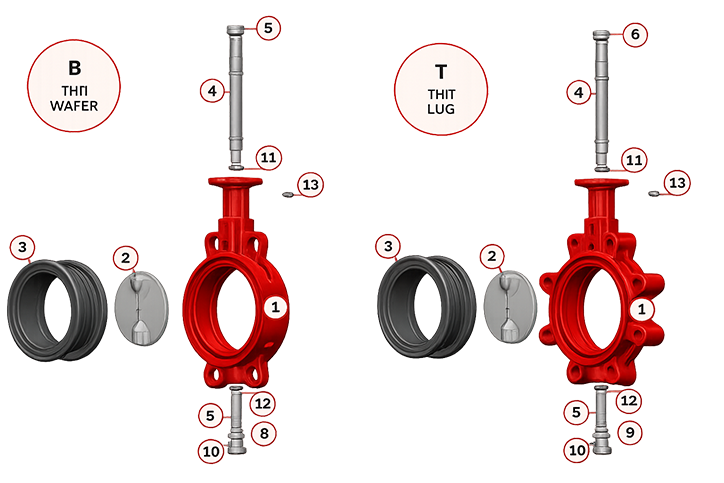

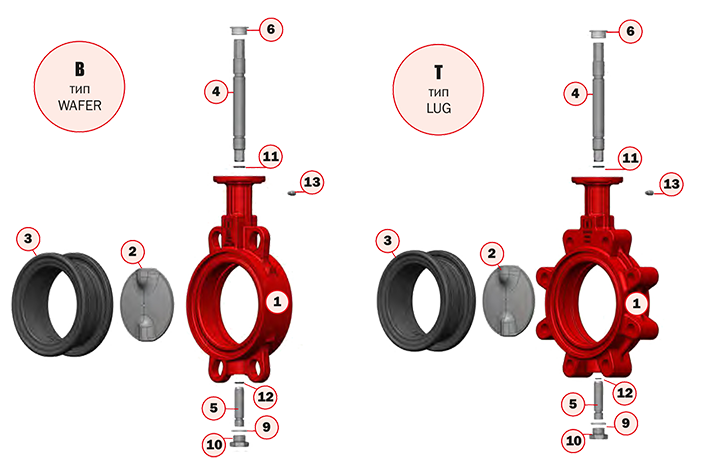

Конструкція
Ви можете замовити ремкомплект ущільнень або будь-яку деталь до затвору.

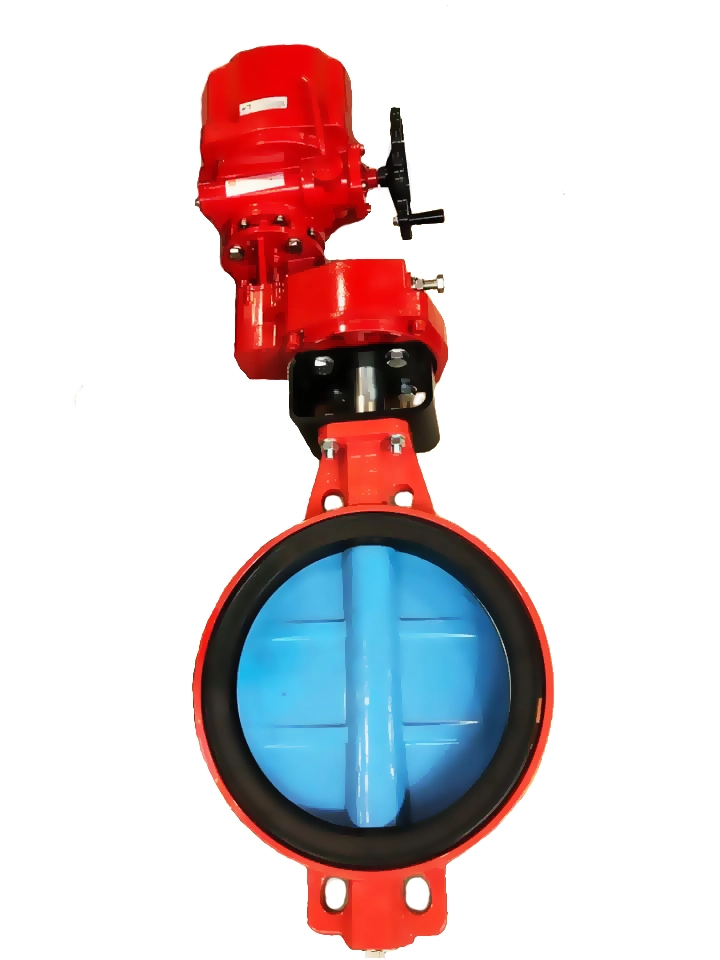

Керування затворами

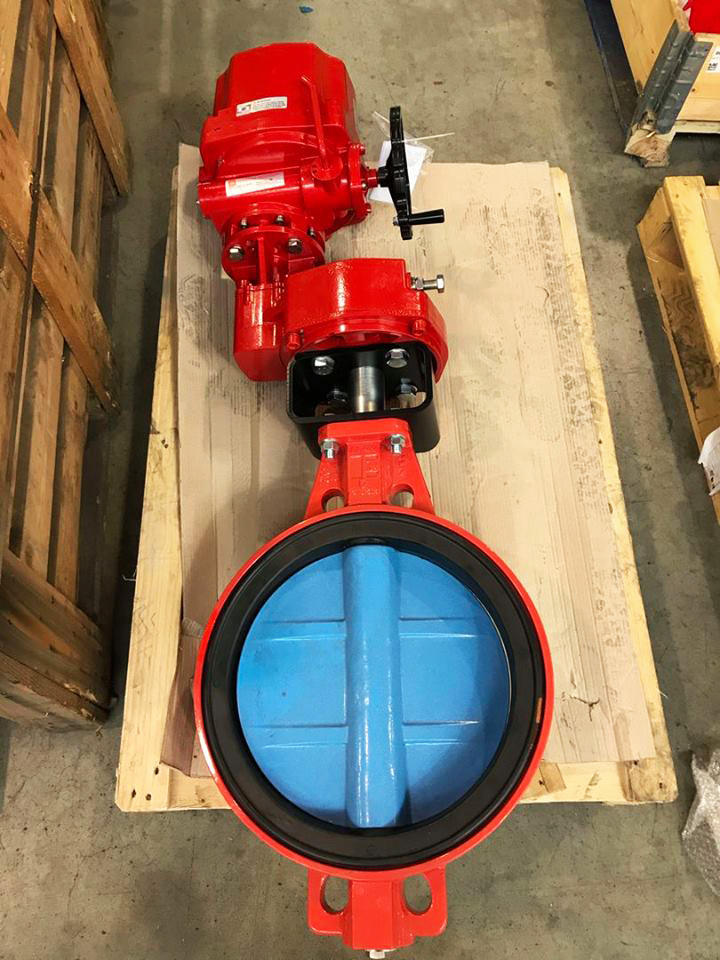

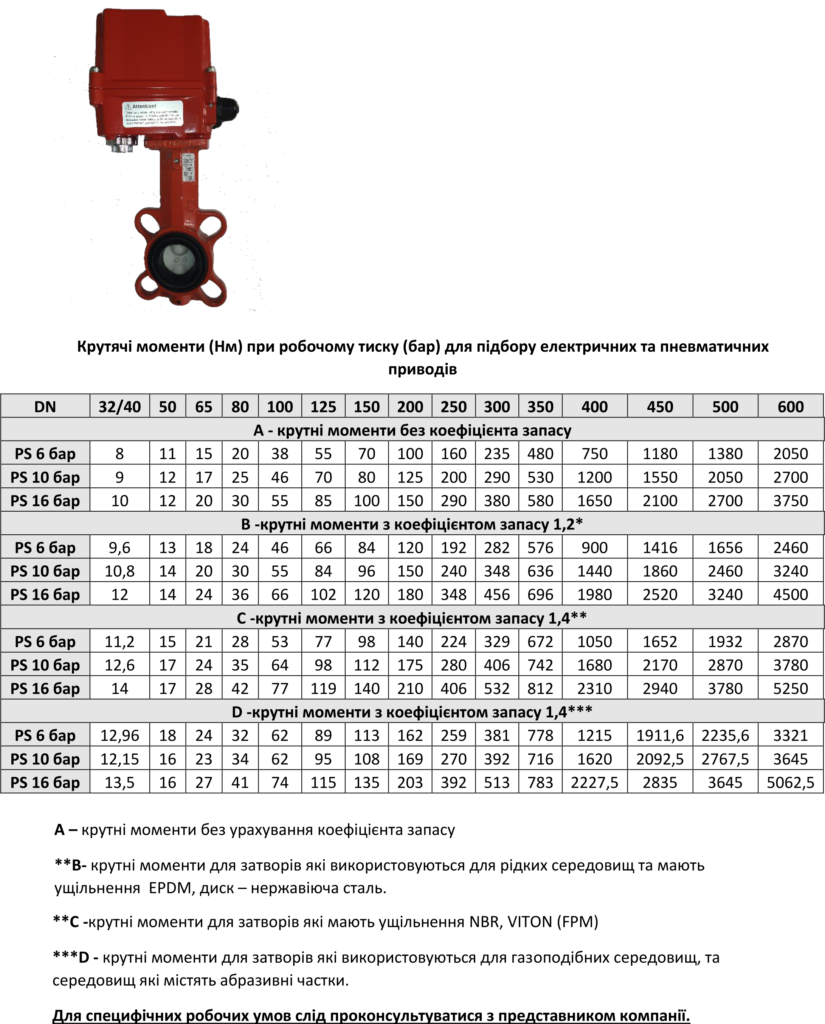

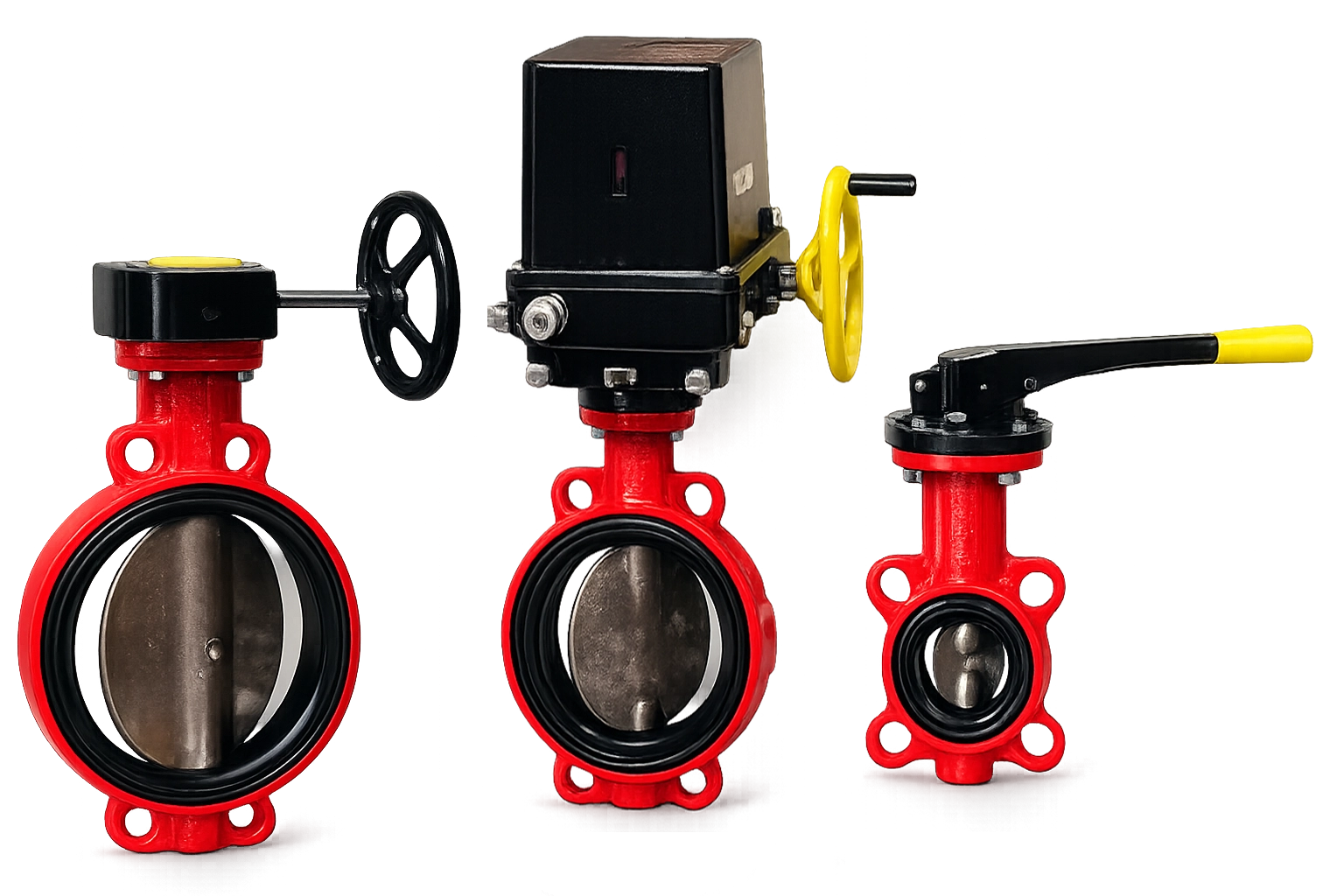

Будь-які затвори можуть бути укомплектовані ручкою (до DN300), ручним редуктором, пневматичним або електричним приводом. Конструкція верхнього фланця згідно стандарту ISO 5211 дозволяє безпосередньо монтувати приводи на затвори та гарантує стандартну сумісність.

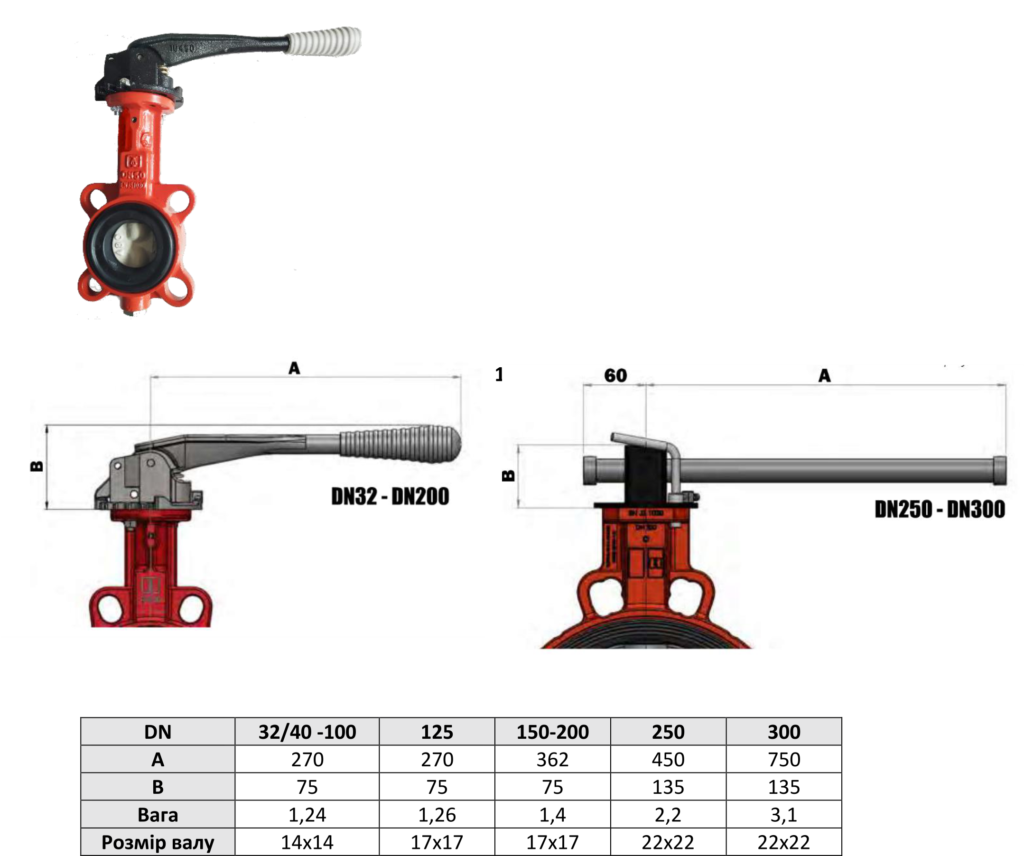

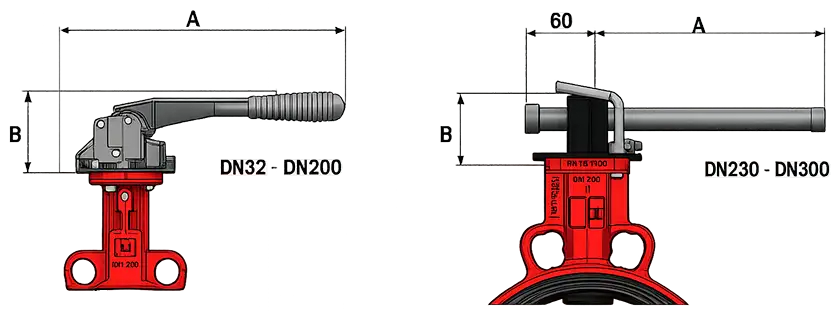

1. Рукоятка
2. Черв’ячний редуктор зі штурвалом
Корпус редуктора виготовлено з високоміцного чавуну з захисним покриттям, що відповідає класу захисту від вологи IP 67. Самоблокуюча конструкція редуктора утримує диск у заданому положенні, забезпечуючи виконання як запірної, так і регулюючої (дроселюючої) функцій. Редуктор оснащений штурвалом відповідного діаметра, а його кінцеві положення фіксуються стопорними гвинтами. Додатково можливе встановлення замка типу "padlock", датчика положення або кінцевих контактів. Замість штурвала може бути встановлено приводний ланцюг.

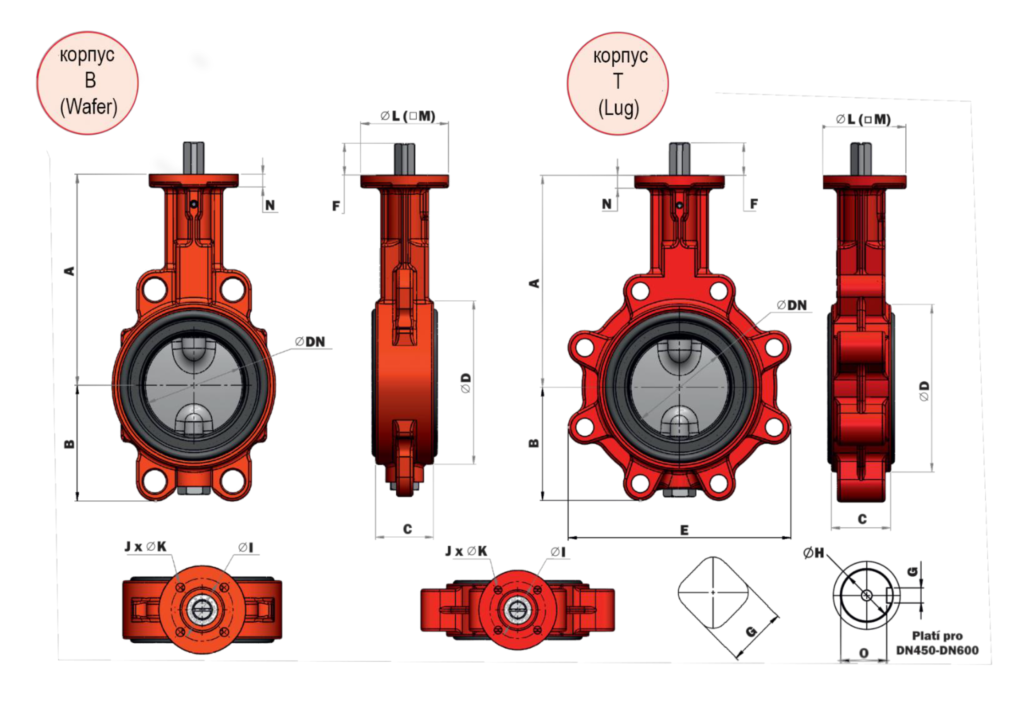

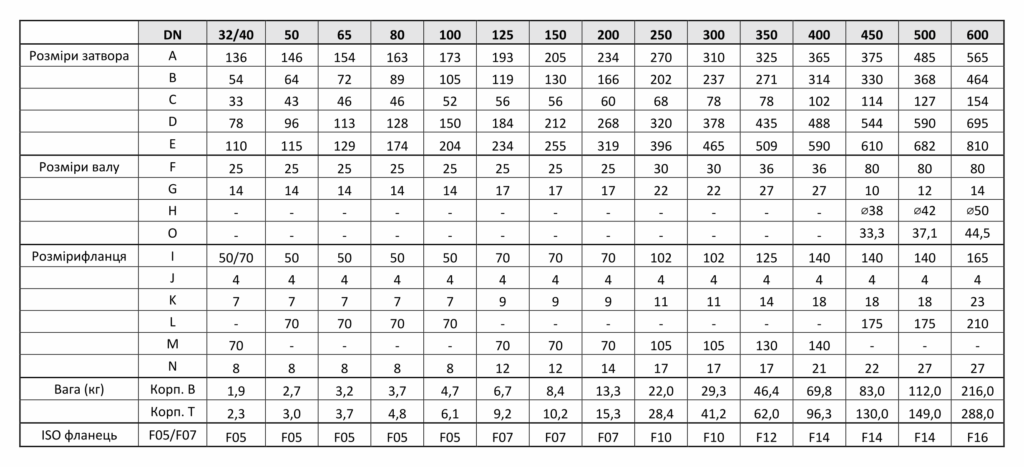

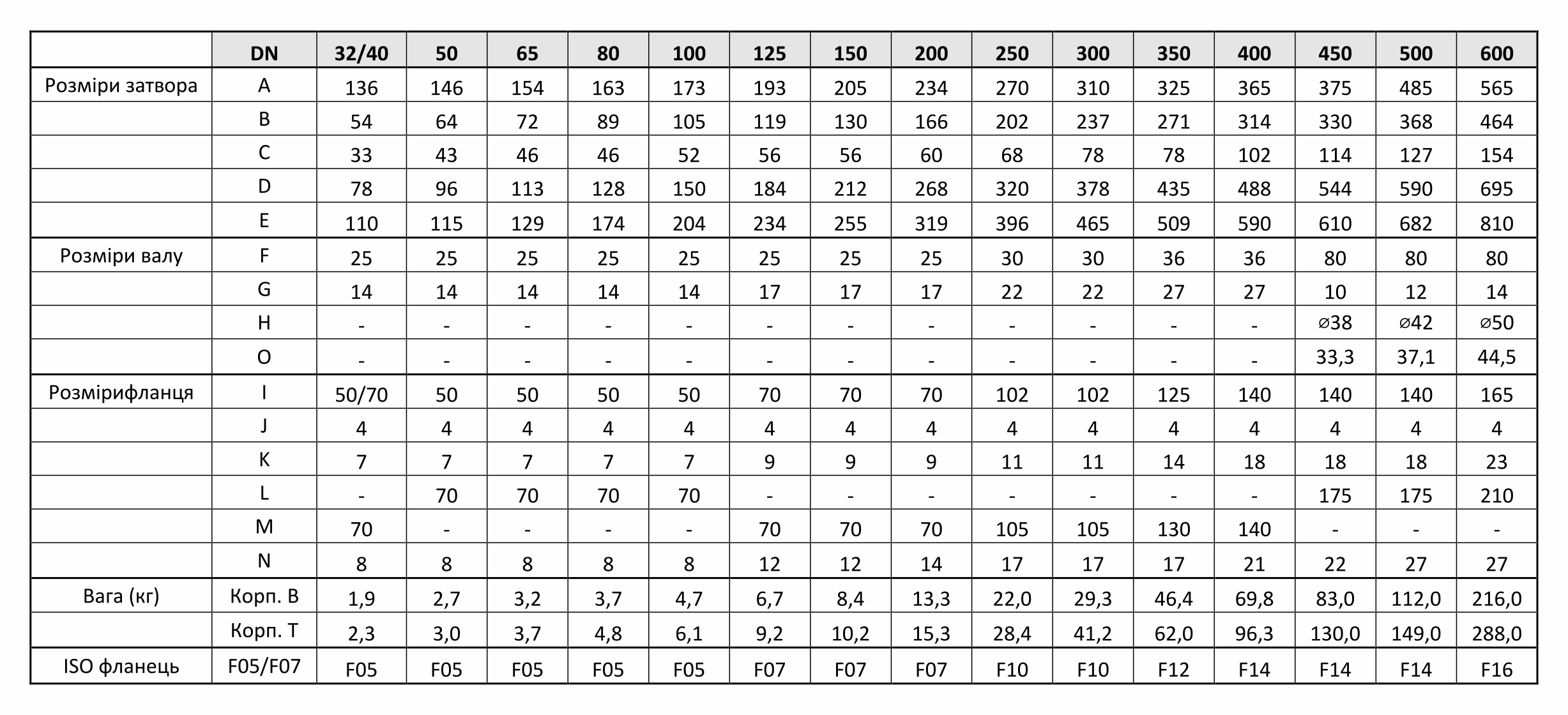

Розміри
