Затвори дискові поворотні міжфланцеві з потрійним ексцентриситетом серії 3E DN50-DN600

Главная Затвори дискові поворотні міжфланцеві з потрійним ексцентриситетом серії 3E DN50-DN600

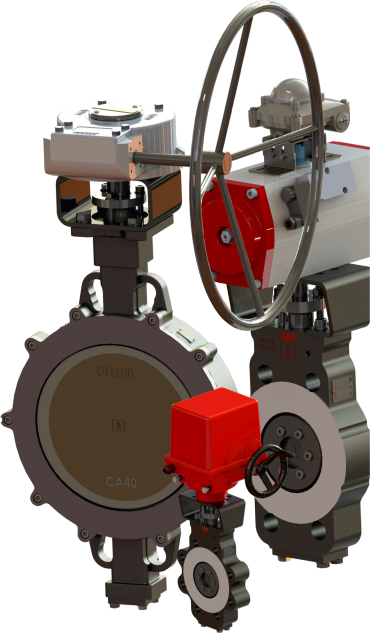

Затвори дискові поворотні міжфланцеві з потрійним ексцентриситетом серії 3E DN50-DN600

Дроссельні клапани ABO серії 3E з потрійним ексцентриситетом розроблені для роботи в дуже складних умовах, які вимагають високого рівня безпеки, безаварійної роботи та мінімального обслуговування. Конструкція з потрійним ексцентриситетом сприяє дуже ефективному принципу ущільнення метал-метал, який призначений в основному для ущільнення з високими параметрами як при тиску, так і при температурі. Правильно розроблена геометрія усуває тертя між посадочними поверхнями ущільнювального TRIM, що сприяє довговічності амортизатора. Основний ущільнювальний вузол утворений високоточною ущільнювальною парою зі спеціальною скошеною конусною геометрією.

Стандарти

Конструкція корпусу:
Міжфланцевий тип WAFER з наскрізними отворами
Тип LUG з різьбовими отворами
Подвійний фланець З наскрізними отворами
Робоча температура:
від -60°C до +500°C;
Робочий тиск:
25 бар / 40 бар / 50 бар;
Приєднання:
PN10 / PN16 / PN25 / PN40 / Клас 150 / Клас 300;
Робочі середовища:
Стічні води, питна вода, гаряча промислова вода, нафтопродукти, паливо, нафта, нафтопродукти, целюлоза, папір, газ, пара, конденсат, повітря, бітум (асфальт) тощо.
Герметичність:
EN 12266-1, клас A/B (A: рідини, B: газ)
ISO 5208, клас A/B
API 598, таблиця 5
ANSI/FCI 70-2, клас IV

Будівельна довжина:
Міжфланцева конструкція („B”/„T”)
EN 558, серія 20
ISO 5752, серія 20
API 609, категорія B
Конструкція з подвійним фланцем
EN 558, Серія 13
ISO 5752, Серія 13
API 609, Категорія B
(коротка довжина впритул)
Приєднання:
EN 1092-1
ASME B16.5
Верхний фланец:
EN ISO 5211

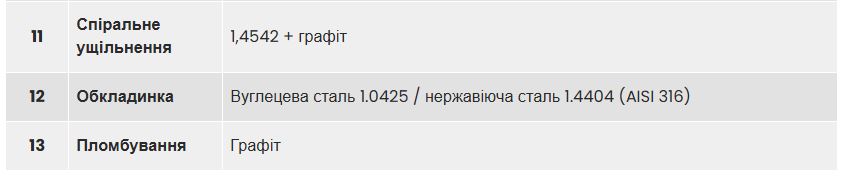

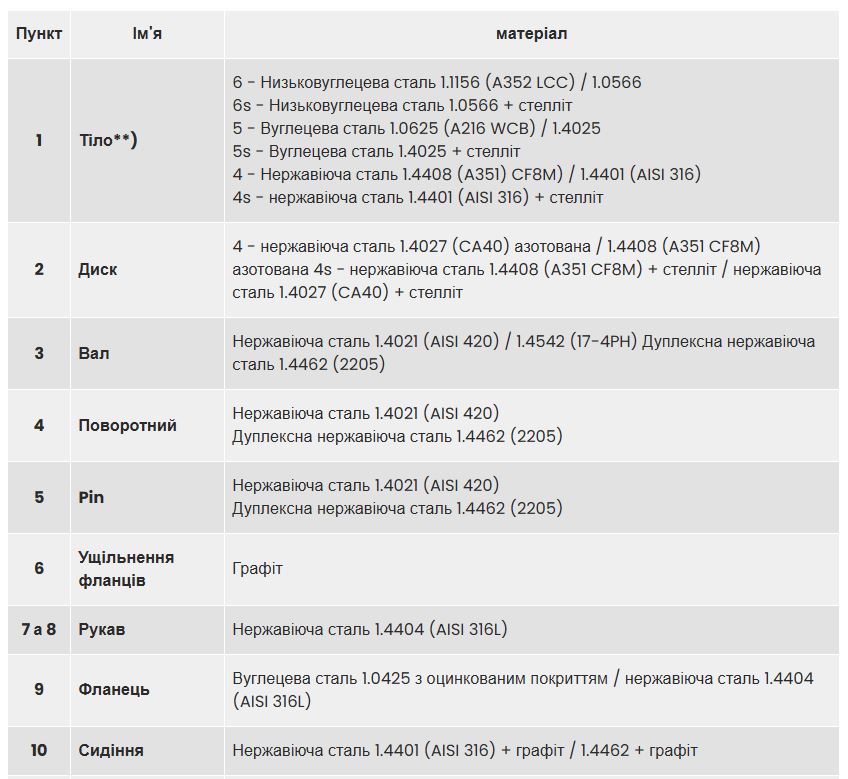

Матеріал корпусу:
Низьковуглецева сталь 1.1156 (A352 LCC) / 1.0566
Низьковуглецева сталь 1.0566 + стелліт
Вуглецева сталь 1.0625 (A216 WCB) / 1.4025
Вуглецева сталь 1.4025 + стелліт
Нержавіюча сталь 1.4408 (A351 CF8M) / 1.4401 (AISI) 316)
Нержавіюча сталь 1.4401 (AISI 316) + стелліт
ATEX і ущільнення TA-luft за запитом

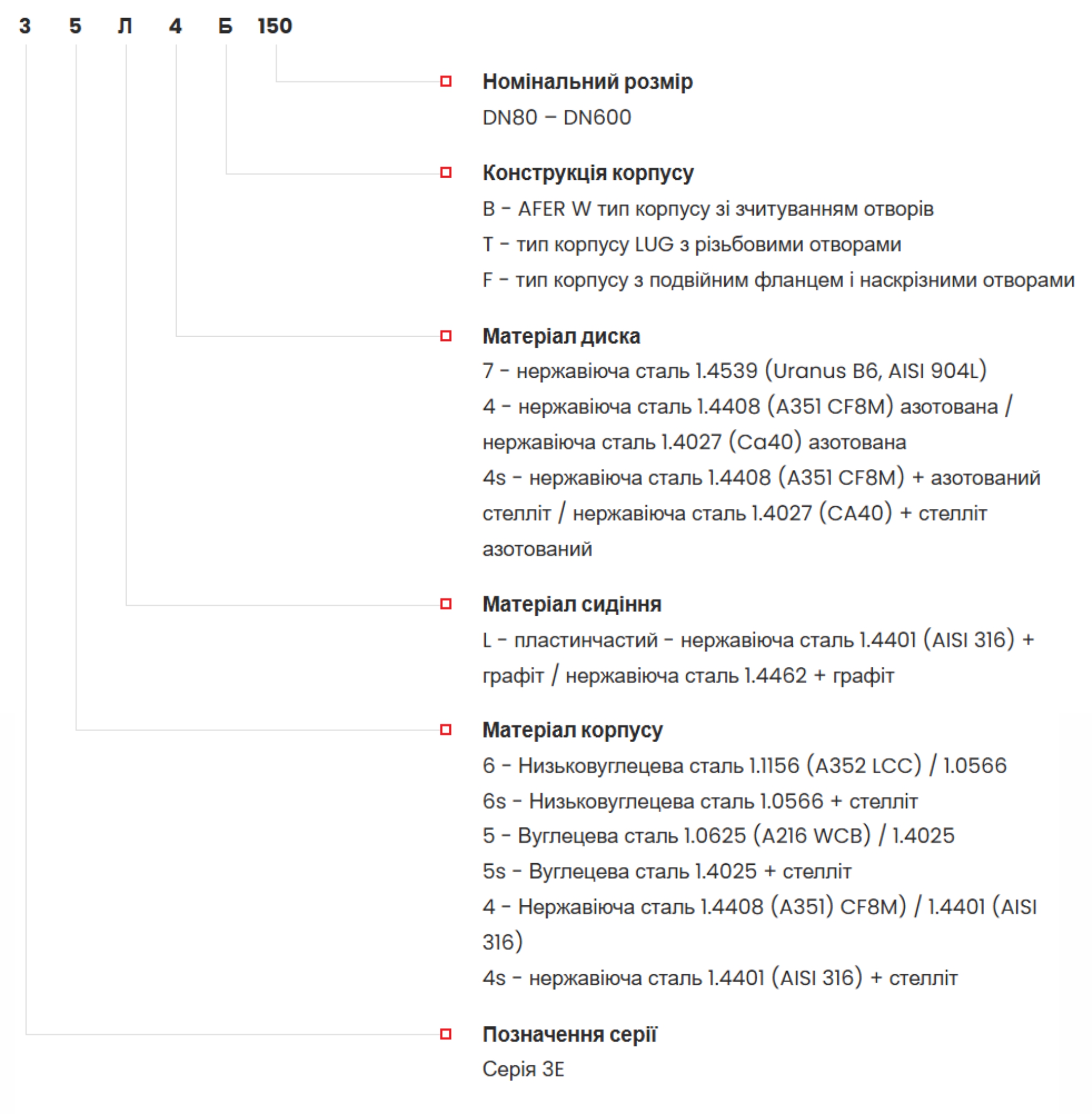

Маркування

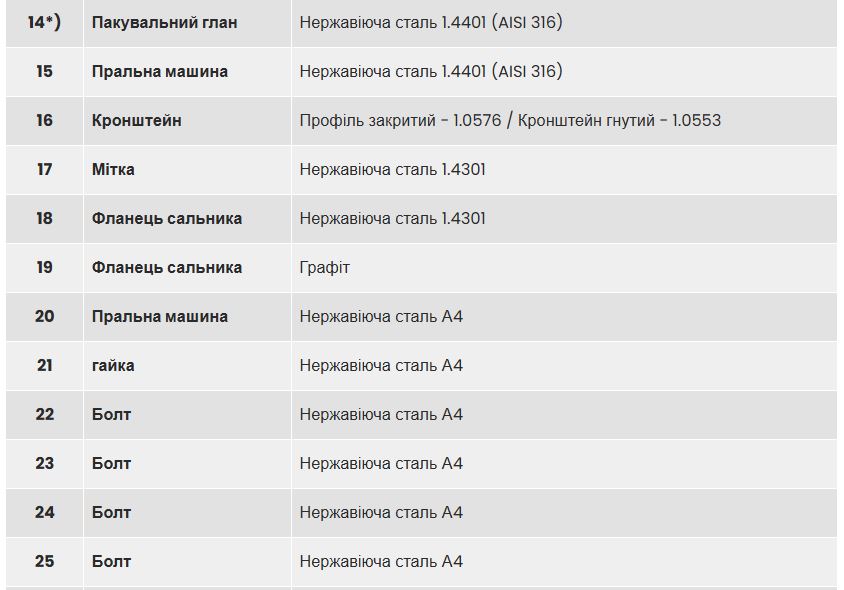

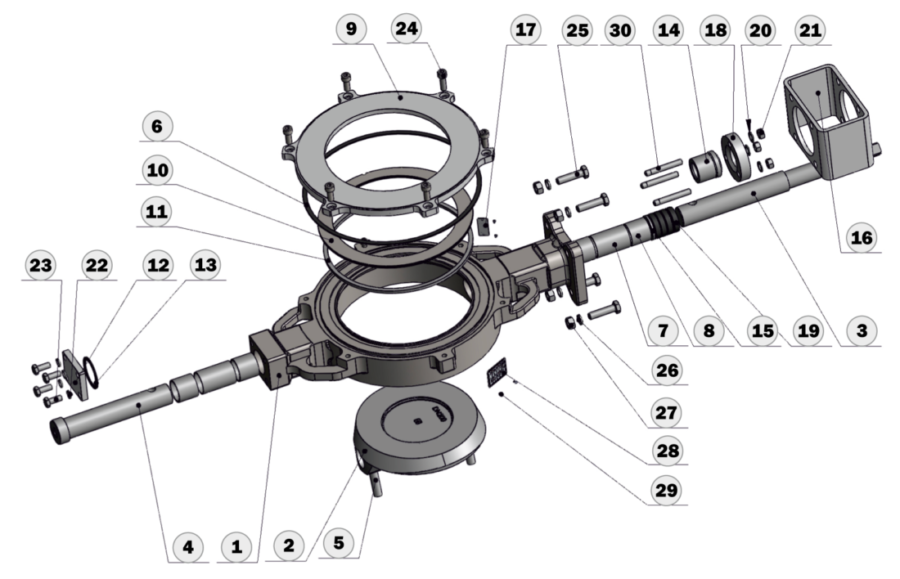

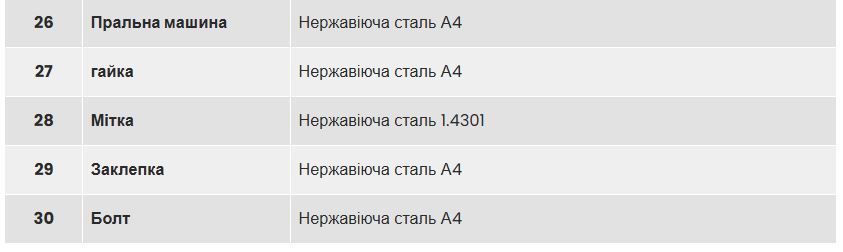

Конструкція

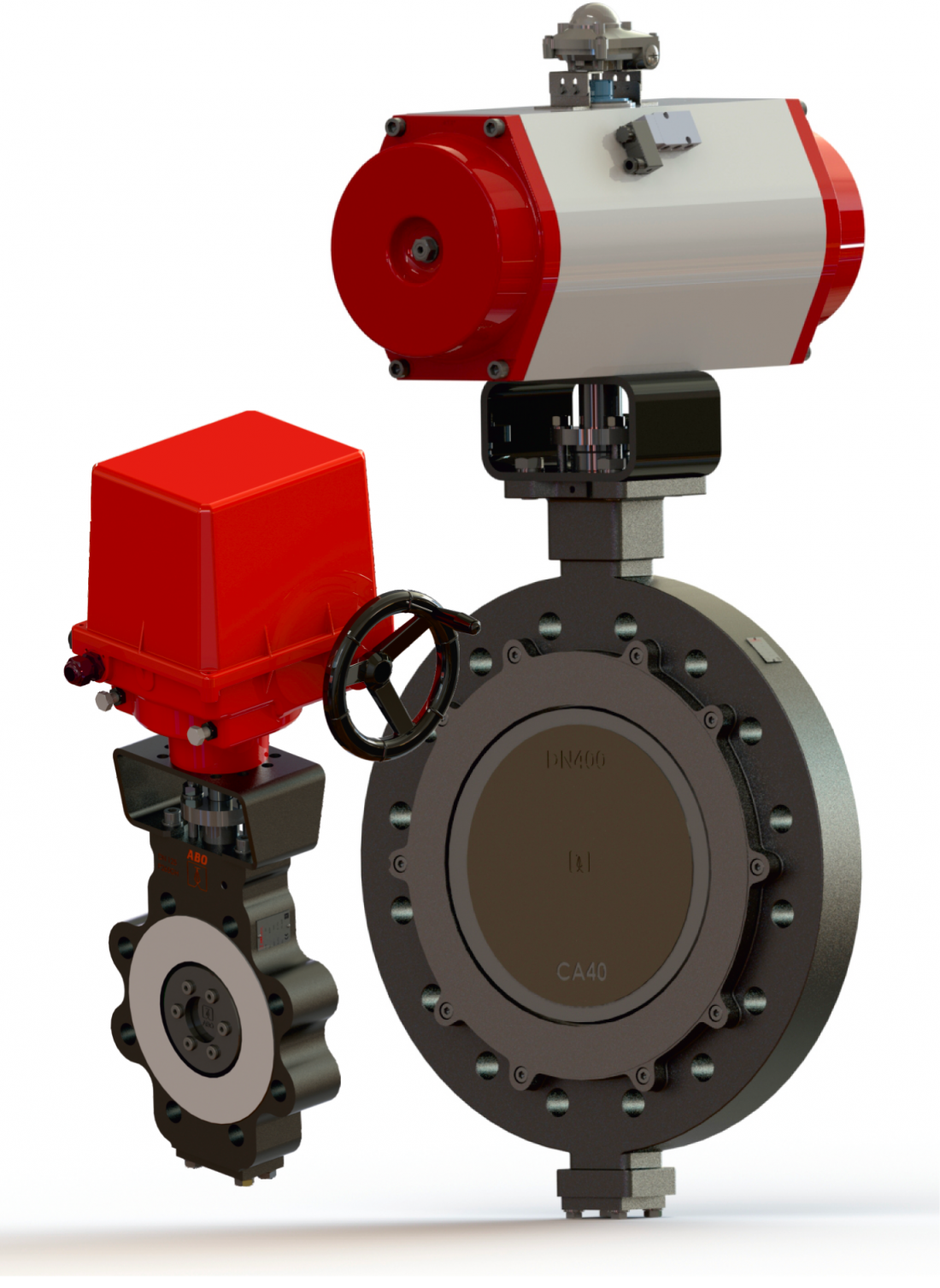

Керування затворами

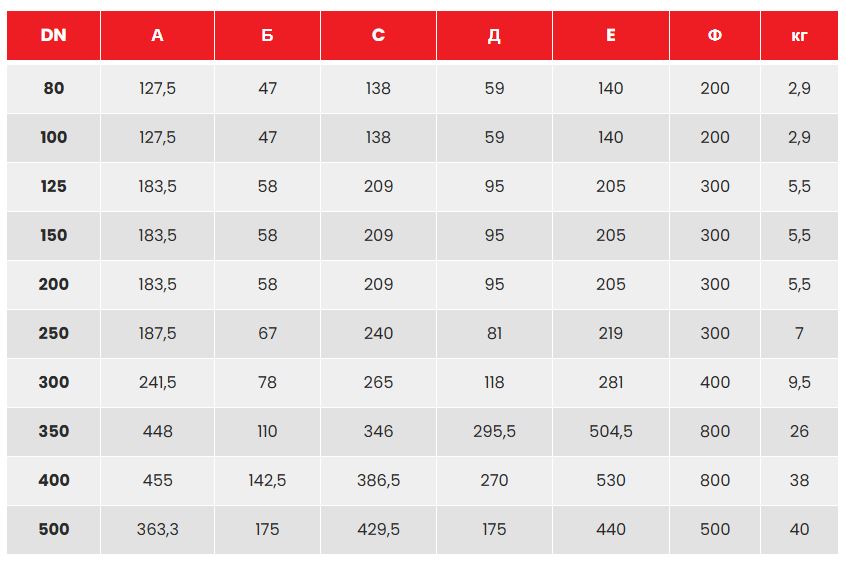

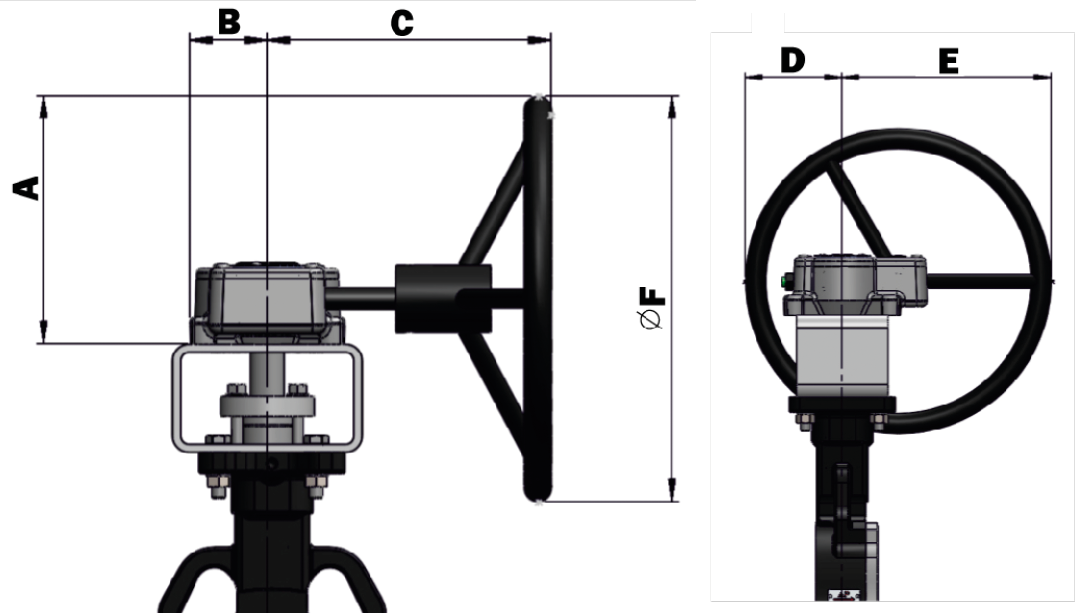

Механічна коробка передач з ручним кермом
Кришка механічної коробки передач виготовлена з чавуну з відповідним покриттям поверхні та класом захисту IP67. Стопорні гвинти служать для регулювання кінцевих положень черв'ячних редукторів. Коробки передач можуть бути оснащені системою блокування з замком. Черв'ячні редуктори можуть (як і ручні важільні) оснащуватися датчиками кінцевого положення.

Пневматичні приводи
Клапани АВО можуть бути оснащені пневматичними приводами двох варіантів виконання: простої дії або подвійної дії.

Електричні приводи
Електроприводи виконані у вигляді чвертьоборотних приводів. Електричні приводи можна встановлювати для приводів на 24 В, 230 В або 400 В від основних світових постачальників Auma, Regada і Valpes.

Спеціальні типи приводів
Клапани оснащені спеціальними типами приводів від найбільших світових постачальників (Auma, Regada, Valpes тощо).

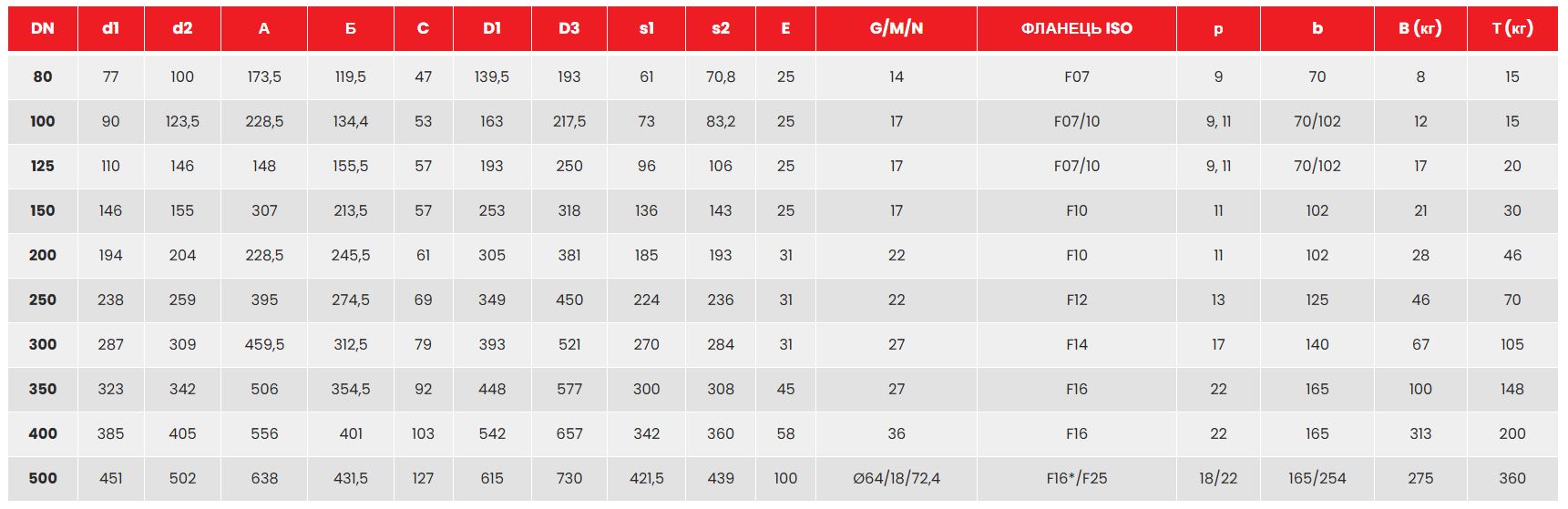

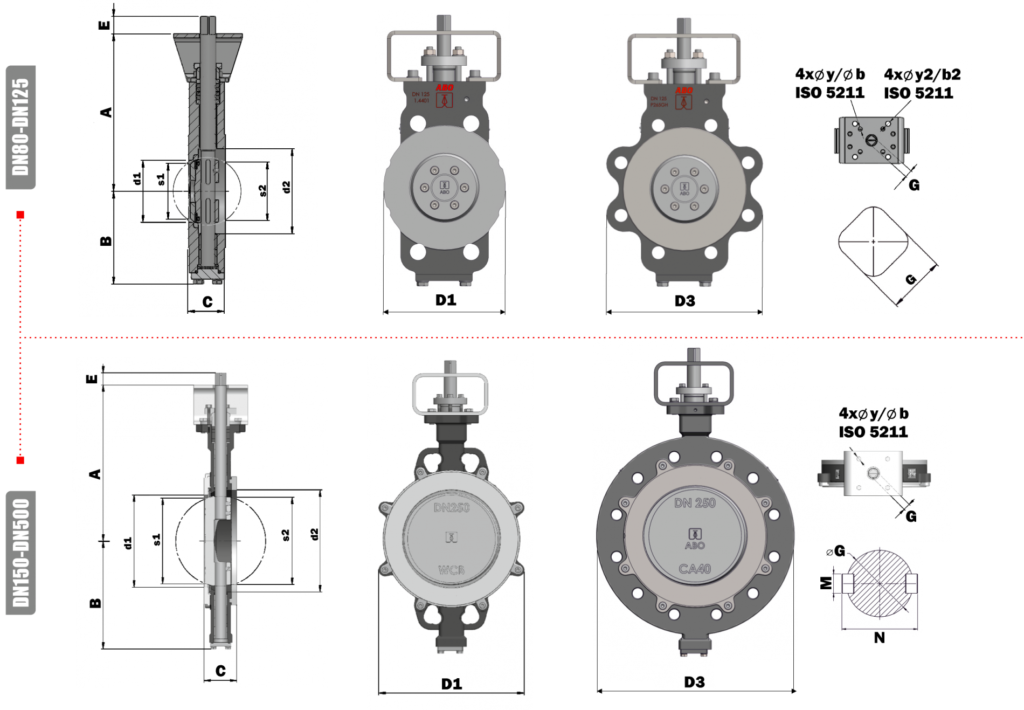

Розміри
